Ардуино в помощь аквариуму

[Lx671 389]

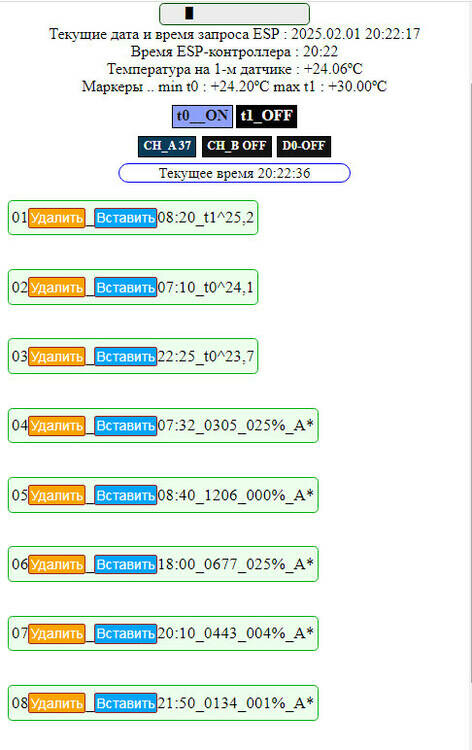

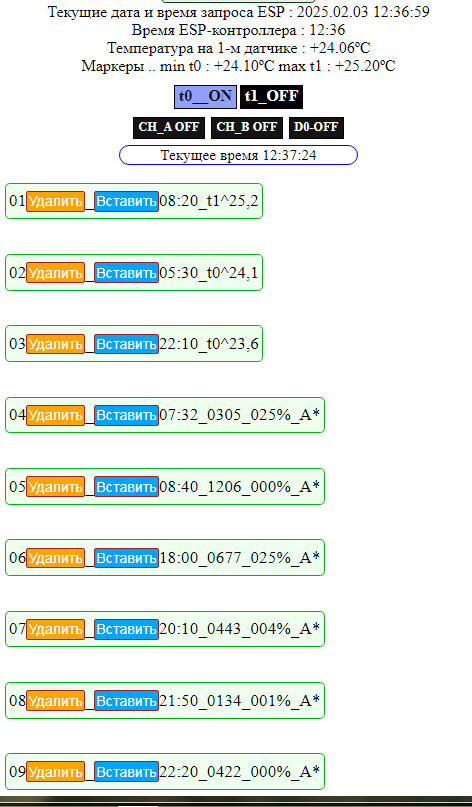

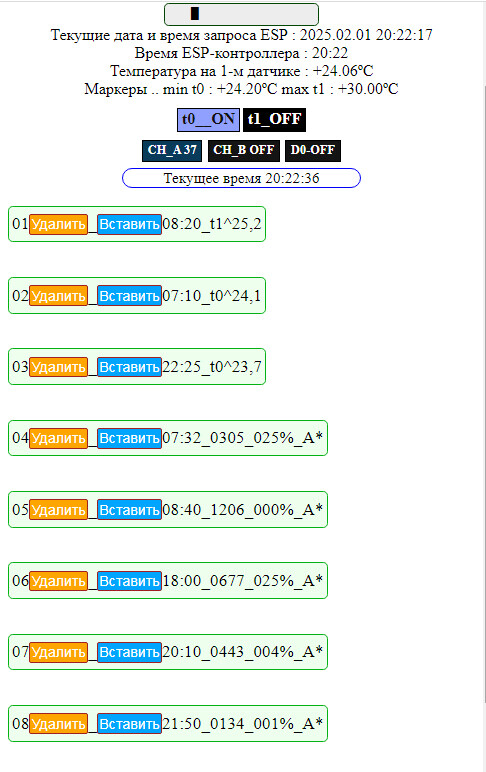

Ну вот здесь можно посмотреть и позадовать параметры для управления контроллером для аквы.

Конфигурация рассчитана на 2 лампы (каналы A и B) с плавным управлением, 1 нагреватель(t0), вентилятор (t1) - можно  менять температуру в течении суток X кол-во раз.

И D0-устройство вкл/выкл.

Это не эмулятор, обмен данными через 20 сек. До 17-ти часов на проверке. Глюки смотрю))

[VALKNUT 3842]

Всем привет!
Пока конструировал свои девайсы, наткнулся на интересную технологию - ESPNOW.
Это сеть между устройствами ESP, по каналу Wi-Fi, но без подключения к роутеру. То есть контроллеры связываются между собой без наличия точки доступа.
За раз можно отправить 250 байт полезной информации.
Один из вариантов практического применения - рассылка всем устройствам точного времени в формате unix или состояние переменной на головном контроллере, чтоб у других контроллеров выставить это же состояние.

У меня это позволило связать контроллеры маленького и большого аквариумов и сильно сократить программный код.

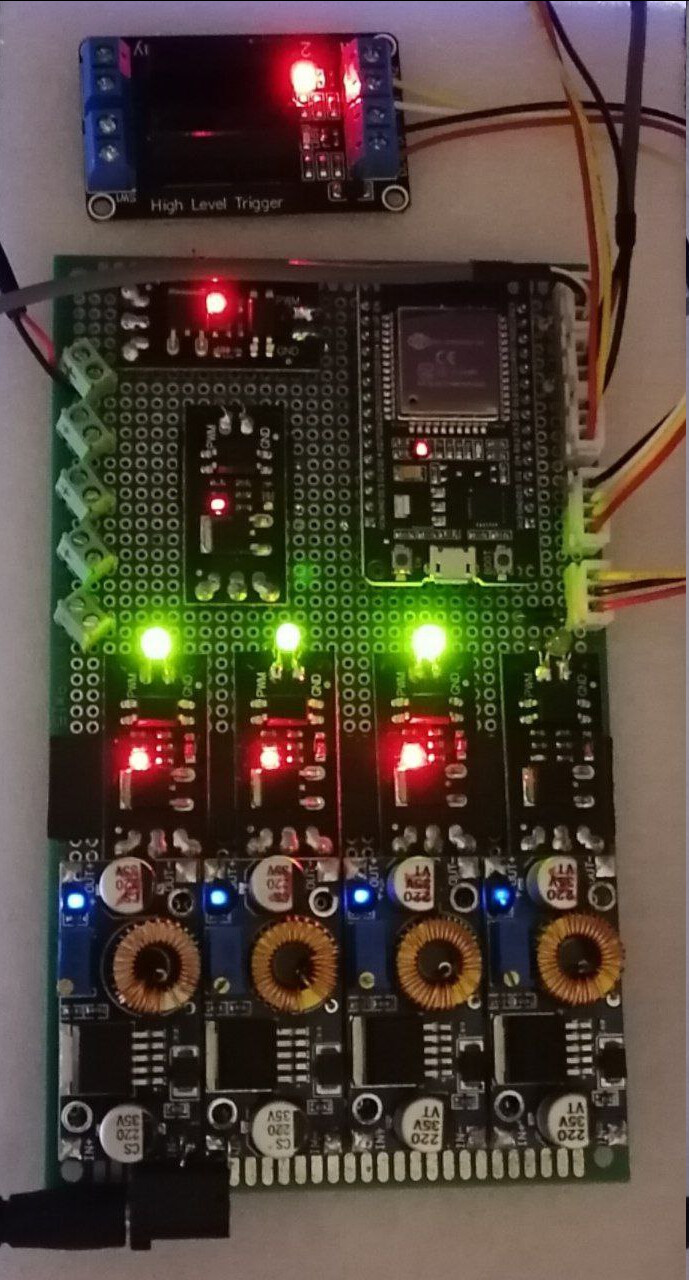

На НГ каникулах "перелохматил" управлятор большого аквариума, его "железную" часть. Софт пришлось подгонять под реалии =)) Всего не учтешь сразу.


Пока в режиме тестирования =)

[Haaans 2009]

4 минут назад, VALKNUT сказал(а):

Всем привет!
Пока конструировал свои девайсы, наткнулся на интересную технологию - ESPNOW.
Это сеть между устройствами ESP, по каналу Wi-Fi, но без подключения к роутеру. То есть контроллеры связываются между собой без наличия точки доступа.
За раз можно отправить 250 байт полезной информации.
Один из вариантов практического применения - рассылка всем устройствам точного времени в формате unix или состояние переменной на головном контроллере, чтоб у других контроллеров выставить это же состояние.

У меня это позволило связать контроллеры маленького и большого аквариумов и сильно сократить программный код.
На НГ каникулах "перелохматил" управлятор большого аквариума, его "железную" часть. Софт пришлось подгонять под реалии =)) Всего не учтешь сразу.


Пока в режиме тестирования =)

Как же аккуратно... Благодарю за фотки

[Lx671 389]

18 часов назад, VALKNUT сказал(а):

наткнулся на интересную технологию - ESPNOW

Это про то, когда 1-ый ESP описывается как сервер, а остальные на него по Wi-Fi подсаживаются? Но у меня получалось, что с этой сети в интернет не выйдешь.

А вот если 2 контроллера связать проводами RX-TX, тогда и интернет и сеть получается.

[VALKNUT 3842]

5 минут назад, Lx671 сказал(а):

Это про то, когда 1-ый ESP описывается как сервер, а остальные на него по Wi-Fi подсаживаются? Но у меня получалось, что с этой сети в интернет не выйдешь.

Да, только это сильно с натяжкой можно назвать Wi-Fi.. используется модуль Wi-Fi, но протокол другой. Там за раз можно 250 байт отправить.
Да и нафига второму интернет, если он есть у первого?
Первый получил команду, сам выполнил, если надо, то второму переслал.. а если устройства в "глухом безвайфайе" и их надо между собой связать, то вариантов не много и они ресурсоемкие..
- на одном поднять точку доступа и цепляться вторым
- BLE.. тоже ресурсозатратное..
А тут один контроллер может быть и ведущим и ведомым и широковещательным для дофига таких же..

[Lx671 389]

1 час назад, VALKNUT сказал(а):

Да и нафига второму интернет, если он есть у первого?

Не понял. Если 1-ый ставим в режим сервера по Wi-Fi, то протокол занят и интернет на нем не работает.

2-ой, если к нему контачим по Wi-Fi, то у обоих Wi-Fi занят и интернета нет.

Или вы про что-то другое? Или интернет через сетку по проводу даете?

[VALKNUT 3842]

11 часов назад, Lx671 сказал(а):

Или вы про что-то другое?

ESPNOW работает параллельно с Wi-Fi. У меня работает и технологией так задумано.

Что может быть проще, ввести в поисковик слово и прочитать о технологии, не используя "испорченный телефон"?

[Haaans 2009]

В 26.01.2025 - 19:25, VALKNUT сказал(а):

Всем привет!
Пока конструировал свои девайсы, наткнулся на интересную технологию - ESPNOW.
Это сеть между устройствами ESP, по каналу Wi-Fi, но без подключения к роутеру. То есть контроллеры связываются между собой без наличия точки доступа.
За раз можно отправить 250 байт полезной информации.
Один из вариантов практического применения - рассылка всем устройствам точного времени в формате unix или состояние переменной на головном контроллере, чтоб у других контроллеров выставить это же состояние.

У меня это позволило связать контроллеры маленького и большого аквариумов и сильно сократить программный код.
На НГ каникулах "перелохматил" управлятор большого аквариума, его "железную" часть. Софт пришлось подгонять под реалии =)) Всего не учтешь сразу.


Пока в режиме тестирования =)

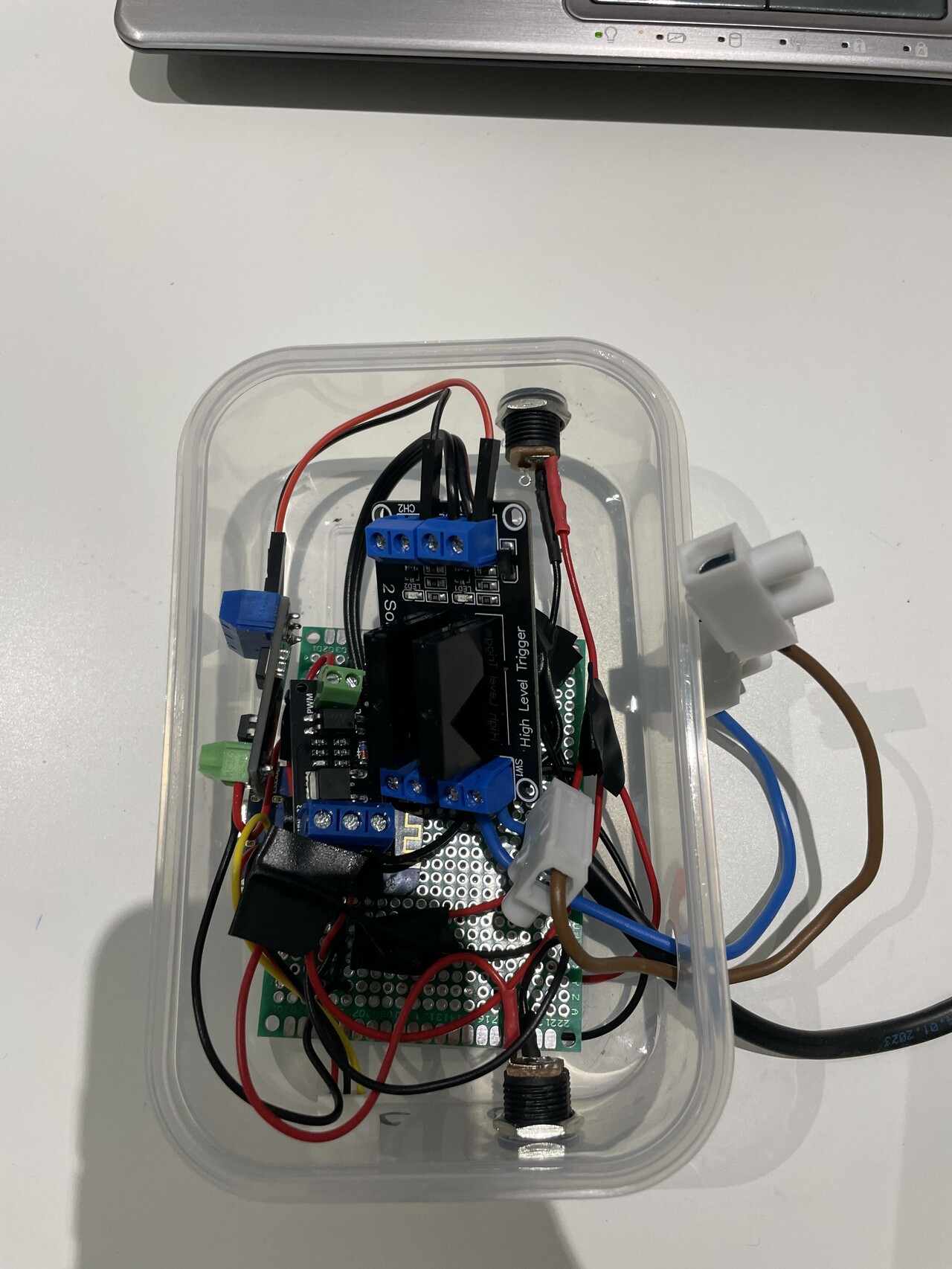

Привет. У меня выглядит вот так



[Lx671 389]

9 часов назад, Haaans сказал(а):

Привет. У меня выглядит вот так

У меня пострашней будет))

@VALKNUT  Вы, помнится обращались к сайту с передачей post-переменной. (ESP->сайт).

Не могу найти такой рабочий пример.

С get все норм

    HTTPClient http;
    Serial.print("4.[HTTP] begin...\n");
      http.begin(client, "http://rvideo-kaluga.ru/ard/ard.php?w_file=esp_data01.txt&get_field="+
         time_work+"_temp"+String(temperatureC)+"t0["+String(temp0)+"]("+device[0]+")t1["+String(temp1)+"]("+device[1]+")&kod=A("+String(light_a)+")B("+String(light_b)+")D0("+device[2]+")");
//    Serial.print("3.[HTTP] GET...\n");
       httpCode = http.GET();
    if (httpCode > 0) {
      Serial.printf("1.[HTTP] GET... code: %d\n", httpCode);
      if (httpCode == HTTP_CODE_OK) {
        //digitalWrite(16, HIGH);
        payload = http.getString();
--------------

[VALKNUT 3842]

2 часов назад, Lx671 сказал(а):

Не могу найти такой рабочий пример.

По быренькому такое вот нашлось..


Спойлер

void myPOST() {
HTTPClient http;
String url = "http://example.com/api/data";
String postData = "data=Hello+World";
http.begin(url);
http.addHeader("Content-Type", "application/x-www-form-urlencoded");
int httpCode = http.POST(postData);
if (httpCode > 0) {
 if (httpCode == HTTP_CODE_OK) {
 String payload = http.getString();
Serial.println("HTTP POST request successful");
Serial.println("Response: " + payload);
}
} else {
 Serial.println("HTTP POST request failed");
}
http.end(); delay(5000); // Wait for 5 seconds before sending the next request
}





12 часов назад, Haaans сказал(а):

Привет. У меня выглядит вот так

Главное функционал!
Для маленького акваса у меня вообще пока на столе лежат платы и провода..
Но обычно я делаю черновую модель и до конца сборки боевой, она (черновая) остается в работе.
Так легче делать "красивое".. когда никуда не спешишь.. =)

[Lx671 389]

1 час назад, VALKNUT сказал(а):

По быренькому такое вот нашлось..

Спасибо, попробую...  А у вас решено: когда нет интернета запись статистики по температуре? Ну ESP должен в память писать, а при наличии сети, бросить...

Или у вас по умолчанию статистика на ESP хранится?

[VALKNUT 3842]

24 минут назад, Lx671 сказал(а):

А у вас решено: когда нет интернета запись статистики по температуре? Ну ESP должен в память писать, а при наличии сети, бросить...

Или у вас по умолчанию статистика на ESP хранится?

На сервере хранится. Blynk.

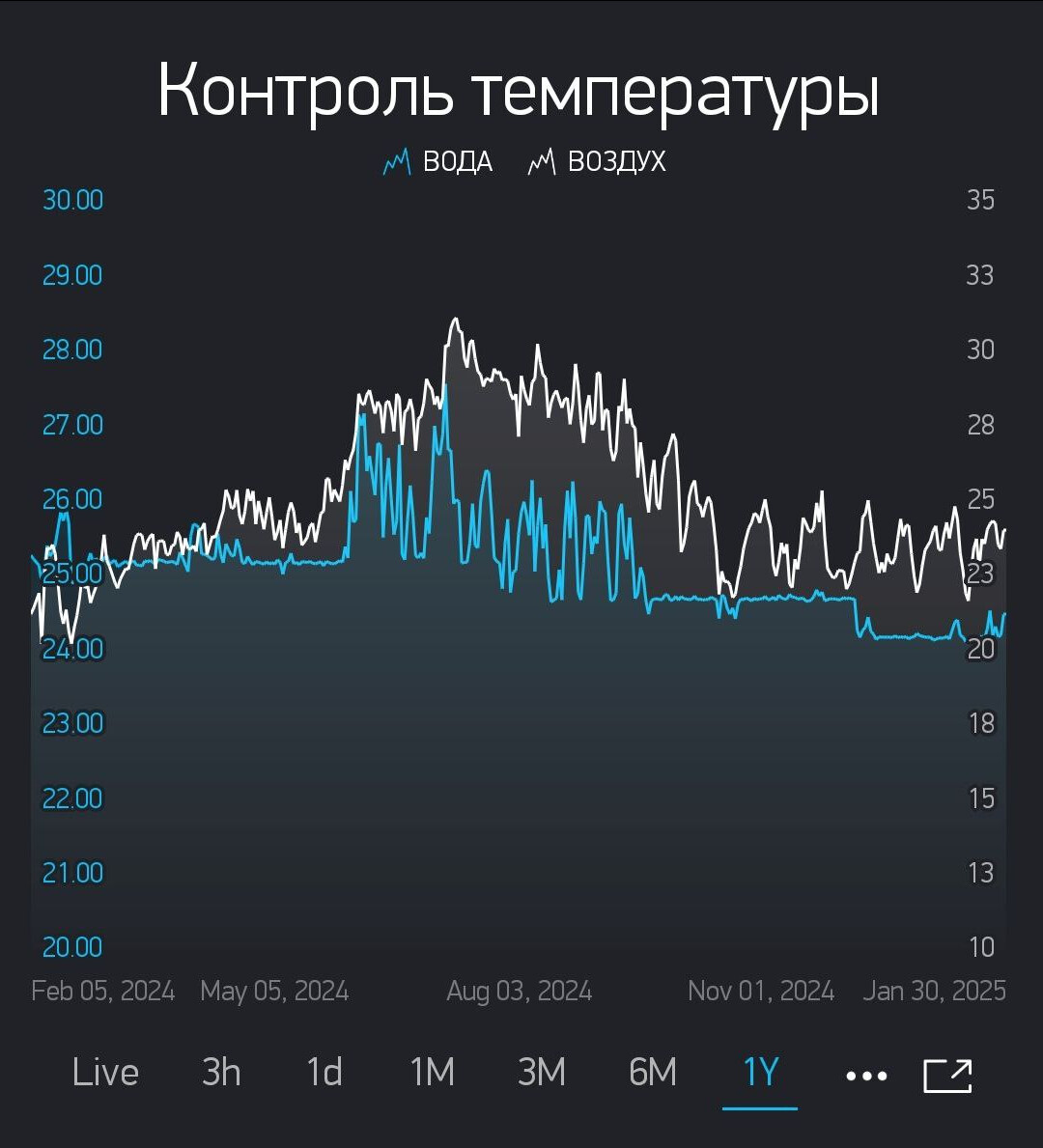

Годовой график.

Но практического применения этим знаниям я не придумал. Есть и есть. Если бы небыло, не страдал бы.

[Haaans 2009]

1 час назад, VALKNUT сказал(а):

По быренькому такое вот нашлось..


  Развернуть скрытое содержание

void myPOST() {
HTTPClient http;
String url = "http://example.com/api/data";
String postData = "data=Hello+World";
http.begin(url);
http.addHeader("Content-Type", "application/x-www-form-urlencoded");
int httpCode = http.POST(postData);
if (httpCode > 0) {
 if (httpCode == HTTP_CODE_OK) {
 String payload = http.getString();
Serial.println("HTTP POST request successful");
Serial.println("Response: " + payload);
}
} else {
 Serial.println("HTTP POST request failed");
}
http.end(); delay(5000); // Wait for 5 seconds before sending the next request
}





Главное функционал!
Для маленького акваса у меня вообще пока на столе лежат платы и провода..
Но обычно я делаю черновую модель и до конца сборки боевой, она (черновая) остается в работе.
Так легче делать "красивое".. когда никуда не спешишь.. =)

Полностью согласен. Сложно без опыта понять, что нужно конкретно в этом случае

[Lx671 389]

2 часов назад, VALKNUT сказал(а):

практического применения этим знаниям я не придумал.

Да, я тоже так думаю. С мальками сомиков заморачиваюсь, оказалось нужно ( 1 гр влияет ). Я так понял, что интернета нет - данные потеряны...

[VALKNUT 3842]

3 часов назад, Lx671 сказал(а):

Я так понял, что интернета нет - данные потеряны...

У меня без интернета всё работает. Песочница самодостаточна. Сервер локальный.

[VALKNUT 3842]

Управление аквасом заиграло новыми красками..
Использовать бота телеграм, это не новость конечно и примерно с 21-го года я получал уведомления в телегу о включении контроллера и изменении режима климат-контроля. Иногда использовал команду-запрос, чтоб получить информацию о текущем состоянии в акваасе..
Сейчас немного пересобрал все исходники, библиотеки и прочее-всякое.
Очень показалось мне здравой мысль управлять параметрами через телегу..

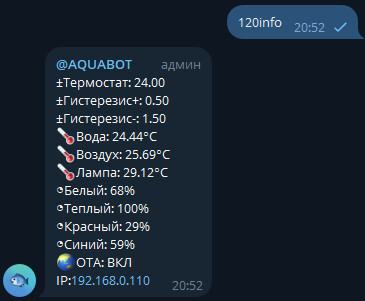

Пример запроса..

А можно и нужные параметры устанавливать... и термостат и гистеризис и интенсивность нужного канала.. /полезное/

[Haaans 2009]

3 минут назад, VALKNUT сказал(а):

Управление аквасом заиграло новыми красками..
Использовать бота телеграм, это не новость конечно и примерно с 21-го года я получал уведомления в телегу о включении контроллера и изменении режима климат-контроля. Иногда использовал команду-запрос, чтоб получить информацию о текущем состоянии в акваасе..
Сейчас немного пересобрал все исходники, библиотеки и прочее-всякое.
Очень показалось мне здравой мысль управлять параметрами через телегу..
Пример запроса..

А можно и нужные параметры устанавливать... и термостат и гистеризис и интенсивность нужного канала.. /полезное/

За что???? Игарь Сергеич, ну за что вы так сильно планку то задираете.


А серьезно, круто. Очень круто.

[VALKNUT 3842]

1 минуту назад, Haaans сказал(а):

ну за что вы так сильно планку то задираете

Не сложно.. расскажу, если ннада..

[Haaans 2009]

1 час назад, VALKNUT сказал(а):

Не сложно.. расскажу, если ннада..

меня в поиске ? разбанили пока что. Если что я за пивом в магазин и к тебе.

[Lx671 389]

@VALKNUT  Так у вас через blynk разве этих функций нет?

У меня эти функции "по умолчанию" через мой сайт. Про телегу примеры смотрел, оформление телегино только)) а вообще удобно иногда...

Здесь температура в течении суток чуть меняется.

[VALKNUT 3842]

3 минут назад, Lx671 сказал(а):

Так у вас через blynk разве этих функций нет?

Про отсутствие каких функций мы говорим?

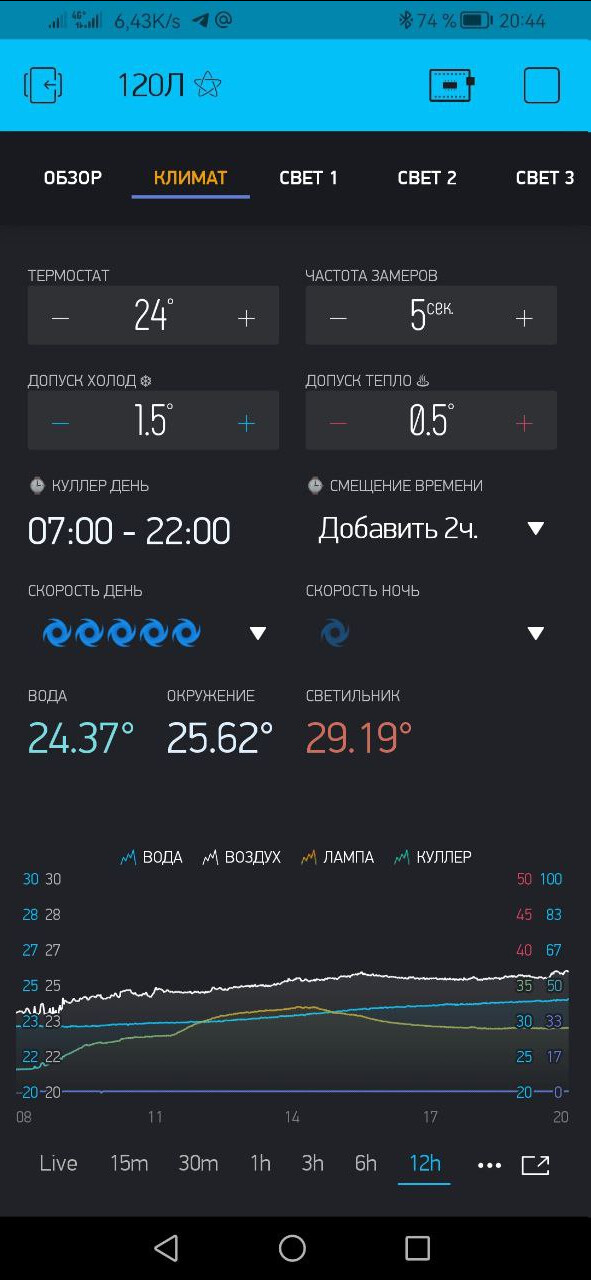

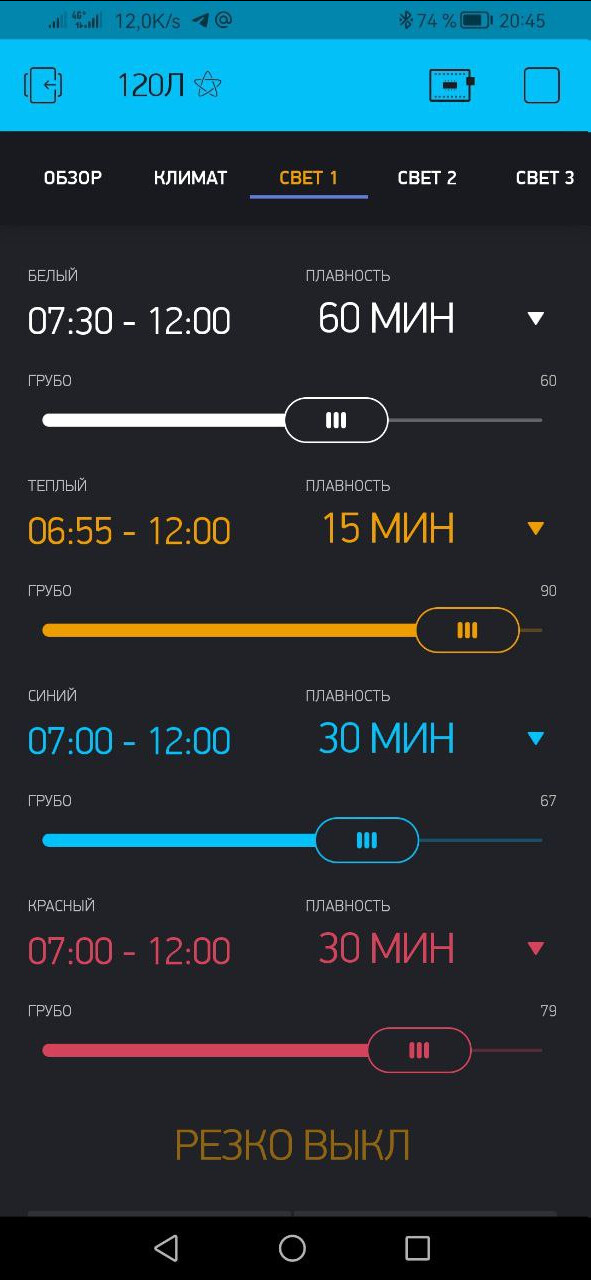

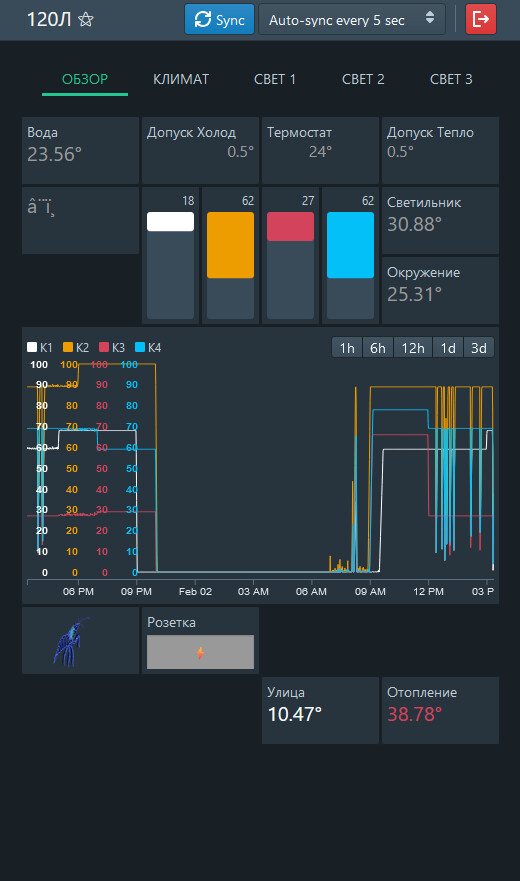

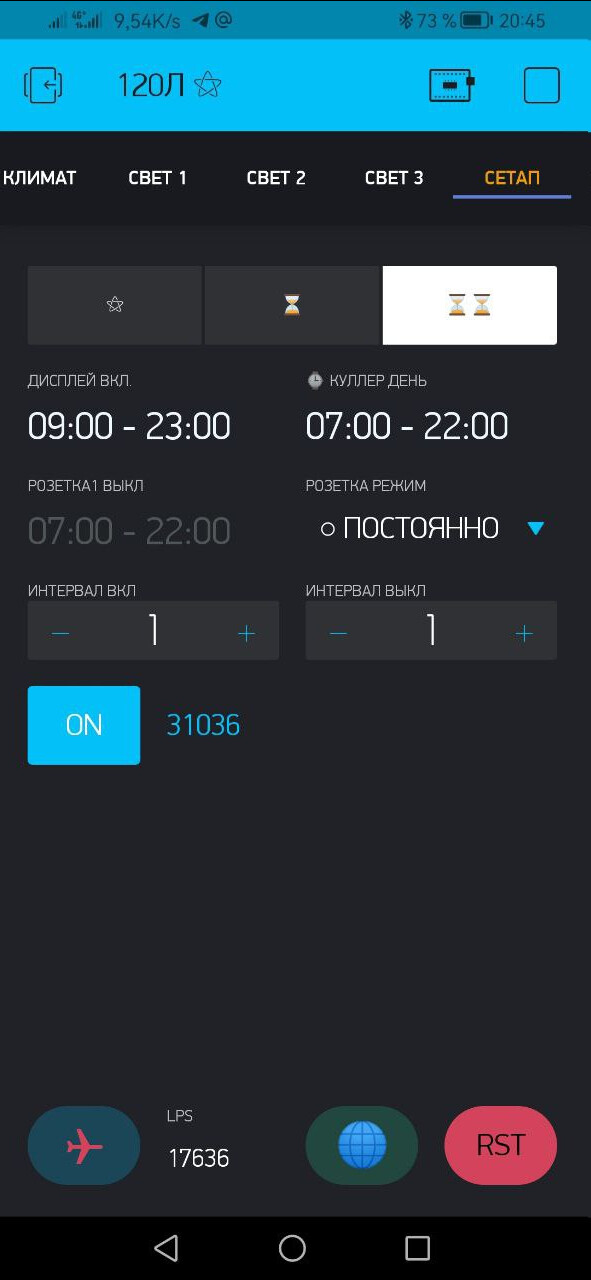

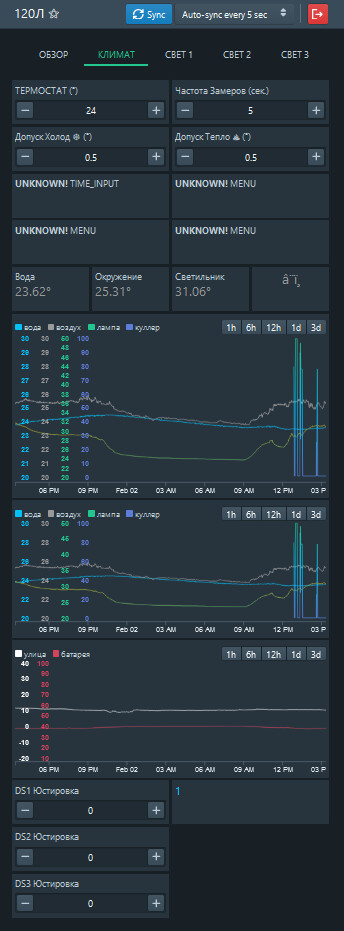

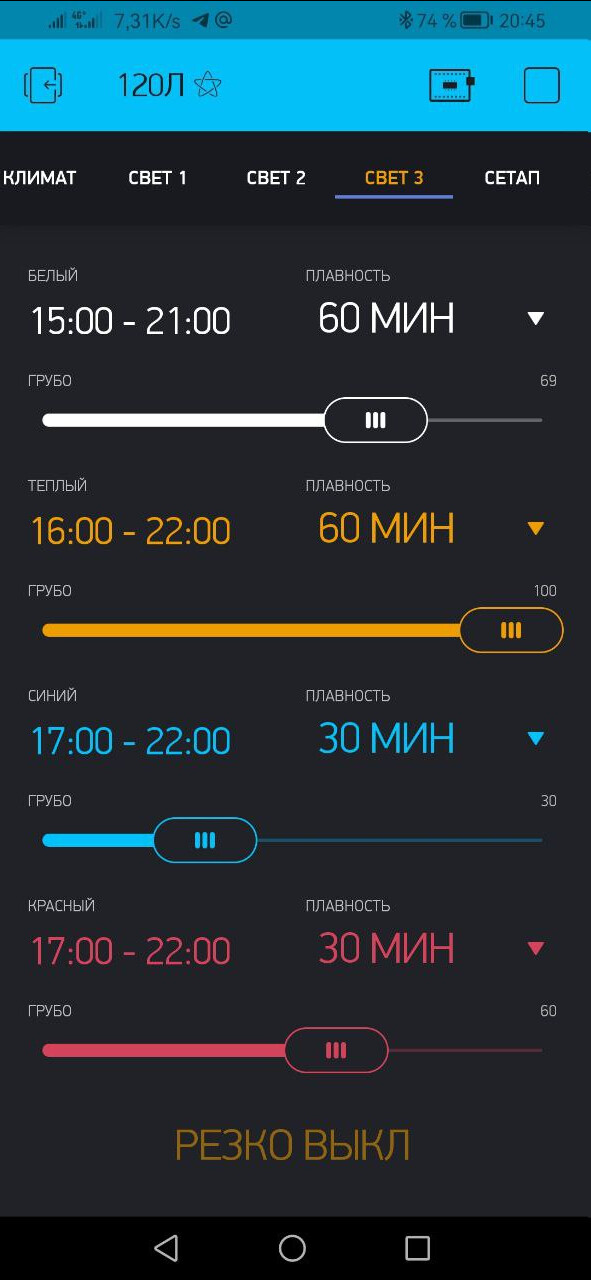

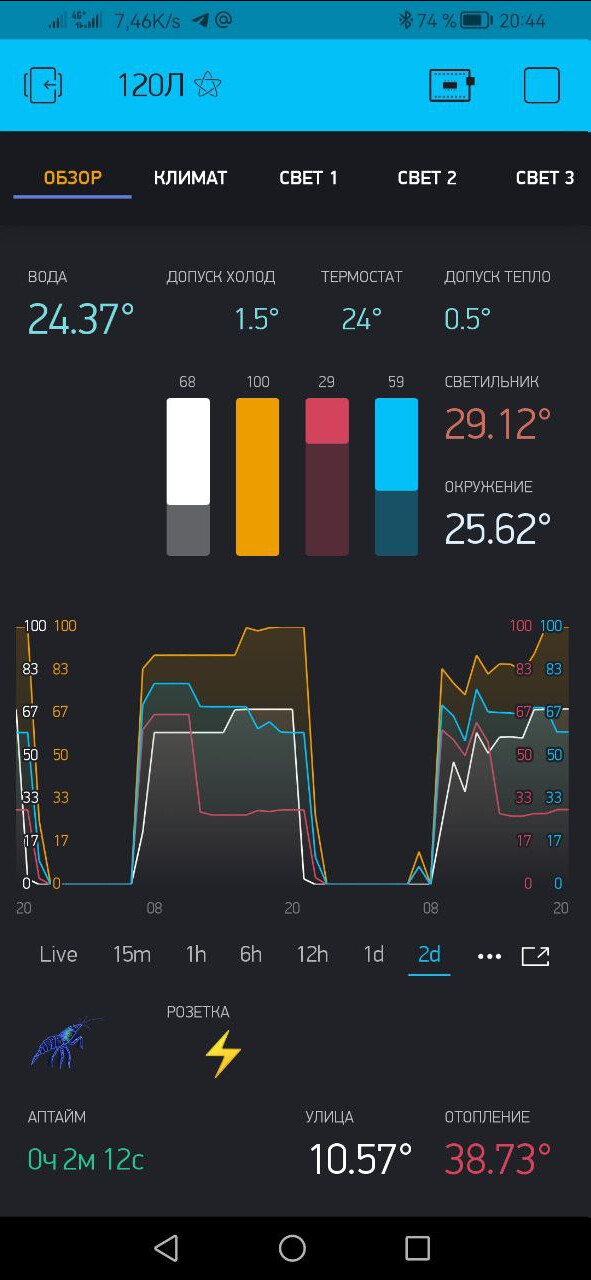

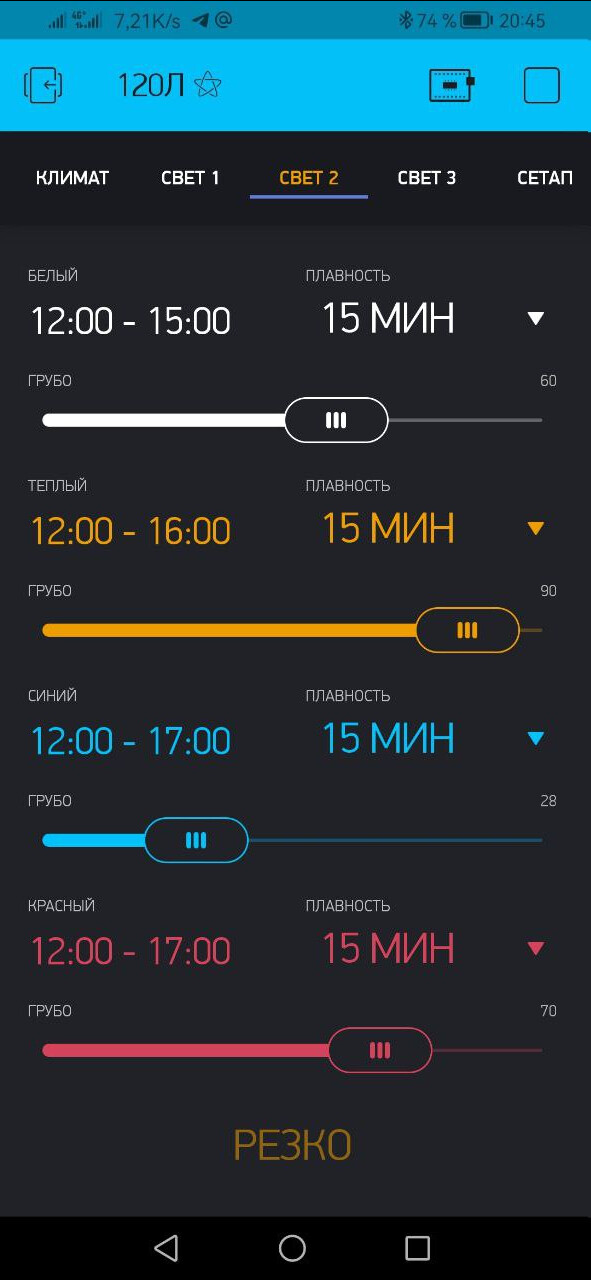

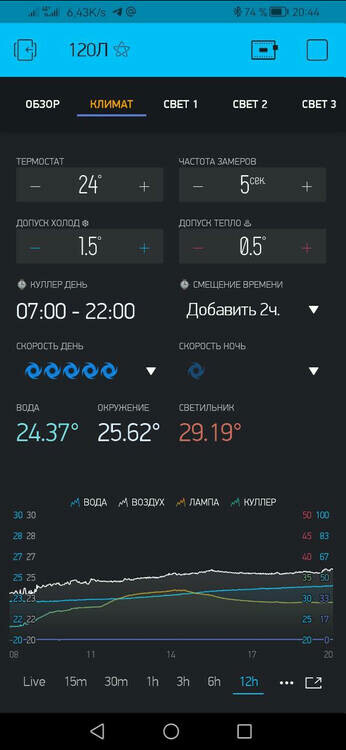

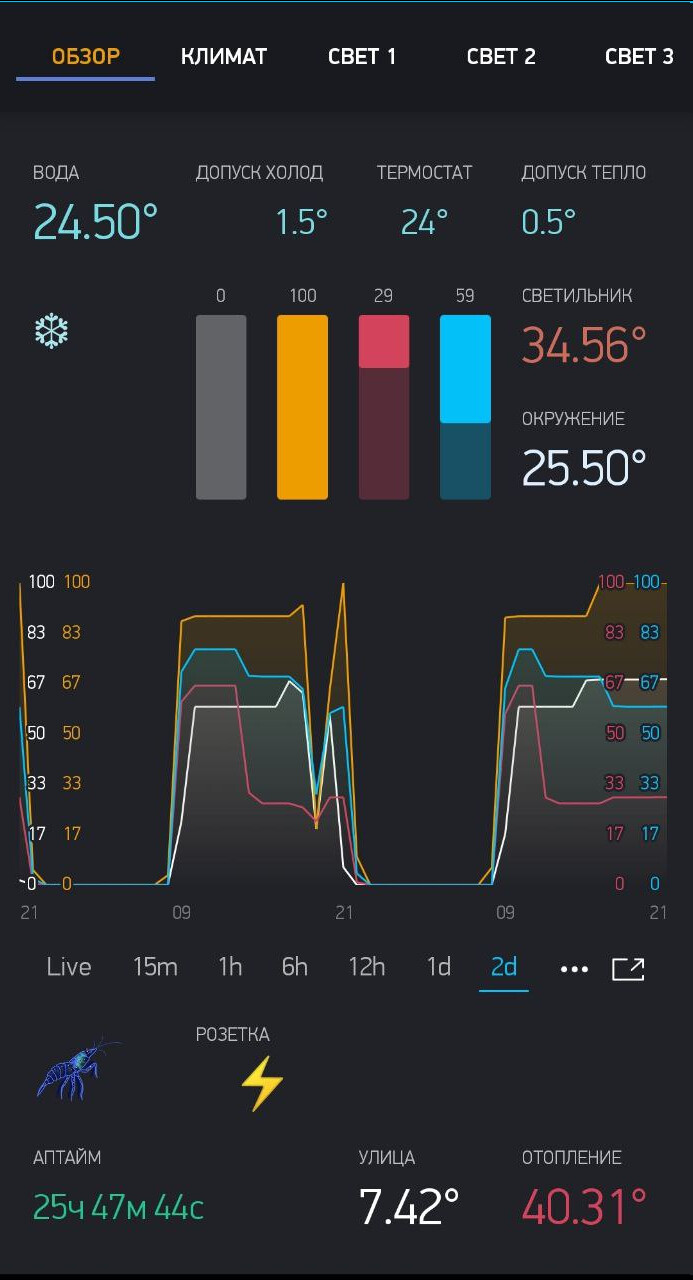

Всё, что нужно у меня есть в blynk*, но телега, это то, что всегда под рукой, на любом устройстве, с любой ОС.
Получить моментальную сводку, не доставая смартфон, вроде как удобно.
* картинки

Спойлер



И компактно в телеге...

Удобно, на мой взгляд.

[Lx671 389]

12 часов назад, VALKNUT сказал(а):

но телега, это то, что всегда под рукой, на любом устройстве

Ну понятно, я изначально по этому в blynk не полез. Сайт везде работает)) Только на хламе типа Redme невозможно расписание менять. Там инструкции Query не все работают.

[Haaans 2009]

21 минут назад, Lx671 сказал(а):

Ну понятно, я изначально по этому в blynk не полез

У blynk нсть веб морда. Как работает не знаю

[VALKNUT 3842]

5 часов назад, Haaans сказал(а):

Как работает не знаю

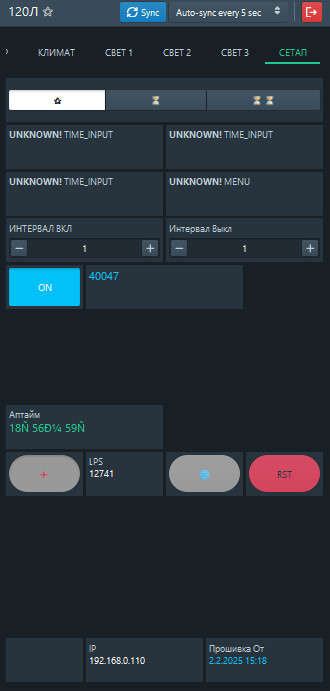

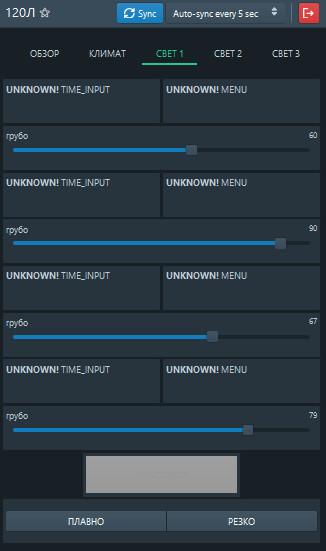

Криво работает, если честно..

Спойлер

Большая часть компонентов не проработана.
Если нужна "Блинковая вебморда" - поделюсь... но это откровенный отстой.

ЗЫ. Если блинк взять за "базу" и не юзать его интерфейс в мобилке, а использовать только телегу, как средство просмотра/редактирования самого блинка, то в принципе проблем нет, пока не отключат питание =)))
Но так же и и с криптой дело обстоит.. она у тебя есть, пока не выключили свет =))))

[Haaans 2009]

43 минут назад, VALKNUT сказал(а):

Но так же и и с криптой дело обстоит.. она у тебя есть, пока не выключили свет =))))

Аминь. Да будут воспеты в легендах невидимые герои электрики с энергетиками.

44 минут назад, VALKNUT сказал(а):

Криво работает, если честно..

Значит нам такое не нннада

46 минут назад, VALKNUT сказал(а):

пока не отключат питание =)))

Ну окей. А как-то решить вопрос можно? Вроде блинк умеет в синий зуб

[Lx671 389]

54 минут назад, VALKNUT сказал(а):

в мобилке, а использовать только телегу

А тогда надо как-то прописывать ESP иначе как к нему обращаться из телеги. С той-же темой можно и VK аккаунт создать для ESP и получится...

Только есть нюанс)) С++ от ESP довольно криво работает со стрингами.

13 минут назад, Haaans сказал(а):

Значит нам такое не нннада

Это самому делать надо или договариваться...

[VALKNUT 3842]

8 минут назад, Lx671 сказал(а):

С++ от ESP довольно криво работает со стрингами

Нормально работает, если не так:
Стринг Чота;
Чота = Чота1 + Чота2 + Чота3;
Это надо хдета(Чота);
А так:
Стринг Чота;
Чота += Чота1;
Чота += Чота2;
Чота += Чота3;
Это надо хдета(Чота);

Все дело в оптимизации памяти...
В таком случае память не дефрагментируется..

[Lx671 389]

3 часов назад, VALKNUT сказал(а):

Это надо хдета(Чота);

Не понял юмора)) IQ низковат у меня))

C++ в VS работает без ошибок. В JS одни глюки, в ESP другие. Обходить кривой substring ... приходится.

[Lx671 389]

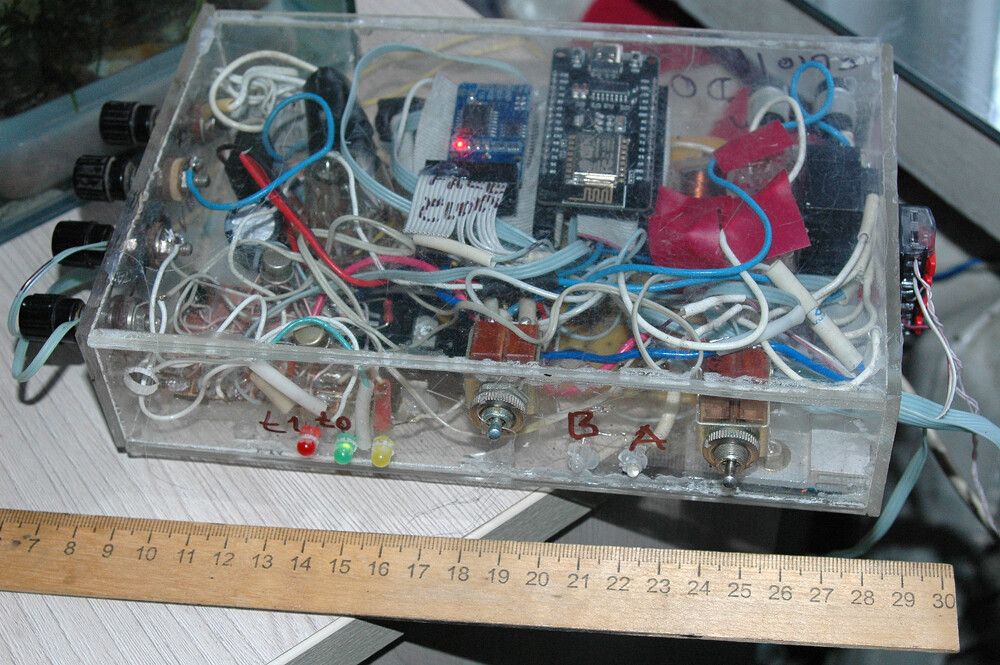

Вот такой страшный блок получился)) Там часы, термометр, 3 опторазвязки (подогрев, вентилятор) на 12в, 1-на на 300в (плавный свет - шим).

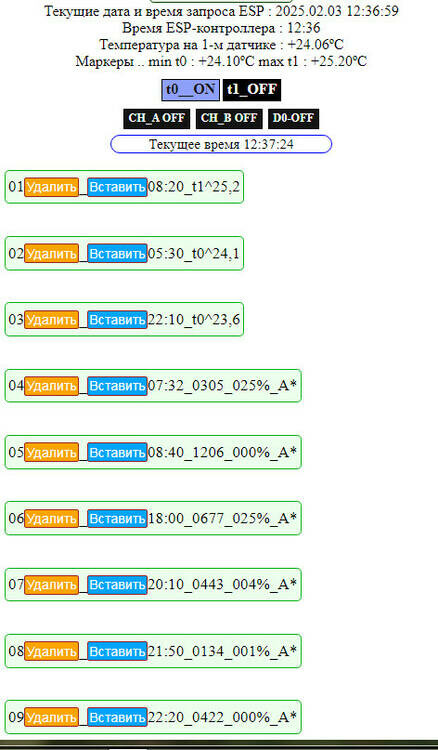

И управление к нему...  Можно конечно и без интернета управлять.

[VALKNUT 3842]

4 часов назад, Lx671 сказал(а):

Там часы, термометр, 3 опторазвязки (подогрев, вентилятор) на 12в, 1-на на 300в (плавный свет - шим).

Часики вижу DS3121, а оптопары для чего? Можно было решить вопрос готовыми силовыми модулями.. хоть на 12В, хоть на 220В.
На 12В - / AOD4184 - 40V 50A / LR7843 - 30V 161A / FR120N - 100V 9.4A

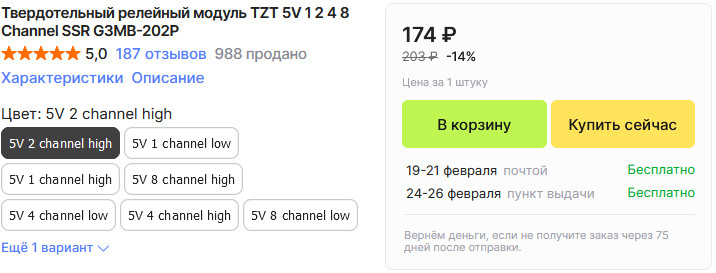

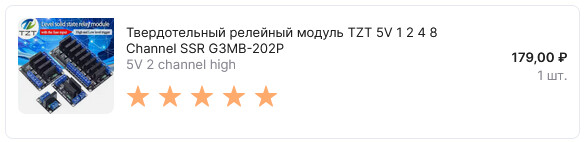

На 220В - / TZT 5V 1 2 4 8 Channel SSR G3MB-202P

[Lx671 389]

11 минут назад, VALKNUT сказал(а):

TZT 5V 1 2 4 8 Channel SSR G3MB-202P

Ну эта может не подойти (5в). Да и 300р+ на озоне , зачем? На али не пробовал. Да и все равно к ней мост, кондер и за током присматривать)) У меня сумарно меньше по размеру получилось.

15 минут назад, VALKNUT сказал(а):

AOD4184 - 40V 50A / LR7843 - 30V 161A / FR120N - 100V 9.4A

Ну это я тоже видел. Размер, цена вообще в пролете. И при ближайшем рассмотрении, у них "лажняк". Там на эти амперы нужны радиаторы и дорожки другие.

Мне на реле или вентилятор выйти кт819(даже перебор) 5.6к 120ом и оптрон диод-диод любой))  На 1-ой плате 5x4 см - 3 модуля.

[VALKNUT 3842]

4 часов назад, Lx671 сказал(а):

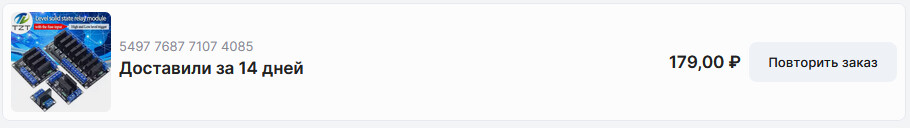

Ну эта может не подойти (5в). Да и 300р+ на озоне , зачем? На али не пробовал.

5V - это питание. Управляется логикой ESP 3.3V - без проблем.

2 канала 179р с бесплатной доставкой. И никаких мостов и незачем приглядывать. Несколько лет работают без косяков. Хотя.. не ставлю цель переубедить, мне всё равно.
Просто если не пробовали в деле, лучше не "болтать ерундой"
Для меня так же важно и чтоб красивое устройство получилось. Но тут дело вкуса.

[Lx671 389]

12 часов назад, VALKNUT сказал(а):

2 канала 179р с бесплатной доставкой.

Ну это только картинка. Реально, то что нашел - 255р и доставка платная)) И вообще то, что там вылезает, очень спорная тема.

У них 5 в питание и большое (60ма) потребление реле. Это на них надо отдельно надо ставить 7805 на радиаторе. У меня нестабилизированый 12в 30 ма. Ничего не надо.

Вообще переход 12в на обычное реле - у меня элементов из чего собрать навалом.

Слегка напрягает, когда ночью щелкает реле нагревателя, правда не часто, мешает не сильно, но туда прикину типа SSR G3MB-202P.

Его нахожу только 343р за канал и нет точных характеристик.  Нагреватель 500вт 220в, правда через понижающий транз.

Если вы его использовали, то на входе у него резистор внутри уже есть или чистый диод? И что-то мне подсказывает, что его на DC нельзя использовать.

У вас выход шим на 30в или 300в ? AC или DC ?

У меня на шим DC 300в управление через полевик. Радиатор там не нужен.

[VALKNUT 3842]

2 часов назад, Lx671 сказал(а):

Ну это только картинка.

Ну, это был скрин моего заказа ващета..


Спойлер



Вот еще..

Вот ссылка на товар.
Сейчас еще дешевле..





2 часов назад, Lx671 сказал(а):

Слегка напрягает, когда ночью щелкает реле нагревателя

Твердотельные не щелкают. Да и не те токи, чтоб беспокоиться о теплоотводе. Нагреватель 25Вт 220В.
Релюхи эти на 2А (они у меня на LED прожекторах 2х20Вт больше года фигачили, до сих пор работают, но включают доп. помпы).


2 часов назад, Lx671 сказал(а):

Нагреватель 500вт 220в

Чтоб за 30сек нагреть тонну воды?
Повторюсь, мне всёравно, я делаю как я делаю и стараюсь поменьше использовать самодельные элементы, не смотря на их вроде бы как дешевизну.
Для меня важней иметь устройство, в котром за минуту можно заменить модуль, а не откапывать транзистор из клубка проводов. Но опять же, это мой выбор.. мне нравится делать удобно, красиво, надежно, ремонтопригодно.

3 часов назад, Lx671 сказал(а):

У вас выход шим на 30в или 300в ? AC или DC ?

У меня на шим DC 300в управление через полевик. Радиатор там не нужен.

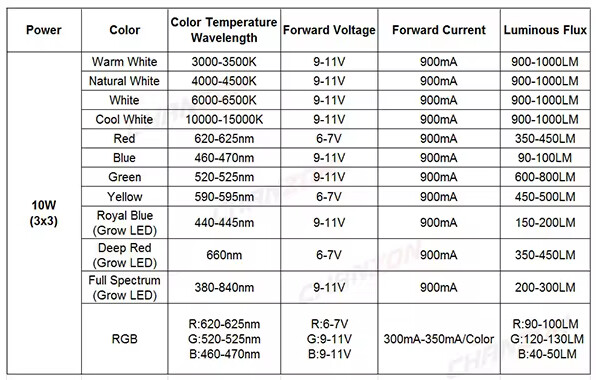

У меня ШИМ для сборки LED 12х10Вт.. (4 холодный белый + 4 теплый белый + 2 Royal Blue + 2 Deep Red)

[Lx671 389]

10 минут назад, VALKNUT сказал(а):

Вот ссылка на товар.

На али никогда не покупал, мож попробую.  Он у вас на нагревателе 220в как я понял...

10 минут назад, VALKNUT сказал(а):

Чтоб за 30сек нагреть тонну воды?

Там ключевое слово: "понижающий транс". Переклюк стоит в положении - нагреть на +2градуса 36л. И более не смогет))

Чисто для мальков - походный маленький кипятильник)) Коммутировать надо примерно 60-80в. У тех релюх по характеристикам - 250в. Еще находил 120-260.

Вы низкие AC пробовали переключать?
