Ардуино в помощь аквариуму

[Haaans 2009]

1 час назад, Lx671 сказал(а):

А что за отдельный модуль? То что в интернете - это обычные контактные реле с оптическими переходами за бешеные деньги))

Сам придумать и сделать могу, но может штатное есть...

Вот тут расписано . То что для яркости. Он в шим умеет. Его использую

[Lx671 389]

1 час назад, Haaans сказал(а):

То что для яркости.

Кой чего пристроить можно...  Плохо, что на 300V ничего нет.

Токи там конечно по приколу пишут))

[Haaans 2009]

8 минут назад, Lx671 сказал(а):

Кой чего пристроить можно...  Плохо, что на 300V ничего нет.

Токи там конечно по приколу пишут))

Может и есть. Поищи на али. В рамках темы для акваса того что есть в избытке.


не понимаю почему сомнения про токи

[AlexLi 6228]

Народ! Ну вы когда уже продемонстрируете нам свою гравицаппу?

[Haaans 2009]

3 часов назад, AlexLi сказал(а):

Народ! Ну вы когда уже продемонстрируете нам свою гравицаппу?

У меня работает))) кусок из того что хочу. Это просто бокс для еды с проводами)))

[Lx671 389]

13 часов назад, AlexLi сказал(а):

когда уже продемонстрируете нам свою гравицаппу?

Ну я показывал...

На 1-ой фотке несколько месяцев работает 7 каналов таймер под управлением планшета.

То что обведено (2 платы АЦП и логика) может выполнять ESP 8266, как на 3-ей фотке, это уже есть.

Но на ESP 8266 можно включать не только реле, но и плавное включение светильников. Например можно заменить 2 RGB-светильника с сервисом лучше фирменного и они будут ремонтопригодны))

Если светильники 1-но канальные (у меня такие) - до 7 шт с плавным включением... У меня еще помпы на некоторое время ночью вырубает в разное время.

И планшет подзаряжает 1 раз в день недолго.

На 2-ой фотке - розетка с тюнингом-управлением от контроллера. Ставится там, где удобно, если просто надо включить - на ней тумблер.

А теперь прикиньте в какое бобло это влетит, если все эти функции покупать, как продаются. И без интернета работать не будут.

Без интернета только кнопочные таймеры, но они дорогие и неудобны в программировании. Еще не знаю, если фирменные светильники по блютус с приложением, тогда могут без сети.

[AlexLi 6228]



@Lx671 И какие функции выполняет эта штуковина?

[Lx671 389]

9 часов назад, AlexLi сказал(а):

И какие функции выполняет эта штуковина?

Я-же написал))  Ниже повторил...  Плавное вкл/выкл прописал, проверил - 5 мин ковырялки. Время фейдеров менять командой не проблема...

10 часов назад, Lx671 сказал(а):

ESP 8266 можно включать не только реле, но и плавное включение светильников. Например можно заменить 2 RGB-светильника с сервисом лучше фирменного и они будут ремонтопригодны))

Если светильники 1-но канальные (у меня такие) - до 7 шт с плавным включением... У меня еще помпы на некоторое время ночью вырубает в разное время.



[AlexLi 6228]

6 минут назад, Lx671 сказал(а):

Я-же написал))  Ниже повторил...



Как-то я плохо понял))) Светильником и помпой управляет эта куча проводов? И всё?

[Lx671 389]

13 часов назад, AlexLi сказал(а):

Светильником и помпой управляет эта куча проводов? И всё?

Ну грелок у меня нет. Планировал в 1-ну акву, если икру подогревать, она по плану вместе с помпой должна включаться.

[Lx671 389]

В 15.11.2024 - 20:02, Haaans сказал(а):

не понимаю почему сомнения про токи

Без радиаторов может не прокатить...

На 300V и правда ничего, короче собрал.

Вы к ШИМ не подключали еще? Там если через приложение управлять будите, должна быть базовая установка в setap-е. Интересно, на что приложение настроено.

ШИМ на самом деле на 8266 - 1023 уровня, а по умолчанию - 255.  И при 255 на низких уровнях оно не очень плавно, или от диодов зависит, не понял пока...

[Haaans 2009]

7 часов назад, Lx671 сказал(а):

Вы к ШИМ не подключали еще? Там если через приложение управлять будите, должна быть базовая установка в setap-е. Интересно, на что приложение настроено.

В рамках теста подключал. Какая такая настройка? Я приложение использую только как устройство ввода/вывода не более.

7 часов назад, Lx671 сказал(а):

ШИМ на самом деле на 8266 - 1023 уровня, а по умолчанию - 255.  И при 255 на низких уровнях оно не очень плавно, или от диодов зависит, не понял пока...

Как раз таки наоборот (по умолчанию) 255, но не у всех версий. Были и с 1023, но это старые версии.

[Lx671 389]

5 часов назад, Haaans сказал(а):

Какая такая настройка? Я приложение использую только как устройство ввода/вывода не более.

У вас должна быть прога "Arduino", в которой вы код пишите и в контроллер посылаете. Она-же ввод/вывод, да?

А приложение для связи по Wi-Fi на телефоне, так?

Вот в приложении должен закат/рассвет прописываться....  Он если долгий - 10-30 мин, то не заметно. Я такой не люблю, у меня 10-20 сек, там на низких уровнях видны "ступеньки" (типа мерцания) в яркости (при 255).  А  после 50% изменение свечения на диодах очень слабое, Но уже выяснил - это насыщение диодов, на накаливании все норм.



[Haaans 2009]

57 минут назад, Lx671 сказал(а):

У вас должна быть прога "Arduino", в которой вы код пишите и в контроллер посылаете. Она-же ввод/вывод, да?

Нет. Под ввод вывод имел ввиду Blynk. Вот тестового проекта скриншот. Она используется как ввод/вывод. То есть я в ней меняю время скажем вкл/выкл СО2. Она отправляет данные на плату в переменную, что используется дальше.

1 час назад, Lx671 сказал(а):

Вот в приложении должен закат/рассвет прописываться....  Он если долгий - 10-30 мин, то не заметно. Я такой не люблю, у меня 10-20 сек, там на низких уровнях видны "ступеньки" (типа мерцания) в яркости (при 255).

Так может так написано условие? То есть не выбрано плавный шаг при котором не видно мерцания.

[Lx671 389]

30 минут назад, Haaans сказал(а):

То есть не выбрано плавный шаг при котором не видно мерцания.

Нет. Изменение по +1 - cf - "analogWrite(led_a, cf);" При 255 видно.

А код в ESPxx с "Blynk" прописываете?

[Haaans 2009]

34 минут назад, Lx671 сказал(а):

А код в ESPxx с "Blynk" прописываете?

Нет. Через Arduino ide. Blynk просто удобный вариант приложения.

[Haaans 2009]

В 24.11.2024 - 09:16, Lx671 сказал(а):

Нет. Изменение по +1 - cf - "analogWrite(led_a, cf);" При 255 видно.

А покажи подробнее кусок кода, что яркость меняет.

[Lx671 389]

2 минут назад, Haaans сказал(а):

покажи подробнее кусок кода, что яркость меняет.

Так этот - analogWrite(led_a, cf);  )) cf меняю с разным временем (0...20 например) ...

Я уже разобрался. На 1023 ступеньки меньше, но есть. Зависит от конкретных диодов, т.е. характеристики в начале. Она бывает очень резкая. Еще немного зависит от частоты ШИМ.

На аналоге естественно ступенек нет.  Ну если цель поставить, можно кондерами сгладить в схеме))

[Haaans 2009]

34 минут назад, Lx671 сказал(а):

Так этот - analogWrite(led_a, cf);  )) cf меняю с разным временем (0...20 например) ...

Я уже разобрался. На 1023 ступеньки меньше, но есть. Зависит от конкретных диодов, т.е. характеристики в начале. Она бывает очень резкая. Еще немного зависит от частоты ШИМ.

На аналоге естественно ступенек нет.  Ну если цель поставить, можно кондерами сгладить в схеме))

Все намного проще. Ищи в интернете нелинейное изменение яркости или изменение яркости с гамма коррекцией

[Lx671 389]

2 часов назад, Haaans сказал(а):

Ищи в интернете нелинейное изменение яркости

Это я без интернета давно сделал.  Я не об этом, на начальных уровнях на высоковольтных матрицах ступеньки видны при изменении на "1".  Нелинейка не причем.

На обычных ярких диодах почти незаметно.

[Haaans 2009]

@Lx671 , ясно

[Lx671 389]

@Haaans Вы с контроллером только через интернет работаете или без сети , просто с включенным роутером?

[Haaans 2009]

1 минуту назад, Lx671 сказал(а):

@Haaans Вы с контроллером только через интернет работаете или без сети , просто с включенным роутером?

Только через интернет. НО если сильно захотеть и есть железо то можно и просто с включенным роутером.

[Lx671 389]

2 часов назад, Haaans сказал(а):

можно и просто с включенным роутером.

Ну да. Странно, если в том блинке нет функции сканирования локальной сети. ESP.. нормально стыкуется в локалке по IP.  Даже 2 варианта нашел.  С обычного компа через роутер и WiFi позволяет все данные и туда и сюда...

[Haaans 2009]

1 час назад, Lx671 сказал(а):

Ну да. Странно, если в том блинке нет функции сканирования локальной сети. ESP.. нормально стыкуется в локалке по IP.  Даже 2 варианта нашел.  С обычного компа через роутер и WiFi позволяет все данные и туда и сюда...

Ничего странного. Приложение позиционируется совсем иначе. И оно имеет варианты присоединения по блютуз.

[Lx671 389]

10 часов назад, Haaans сказал(а):

Приложение позиционируется совсем иначе. И оно имеет варианты присоединения по блютуз

По блютус, по моему нужен модуль для esp.. Так-же как для связи с сотовым.

А какой код у вас в esp.. прописан для интернета?

[Haaans 2009]

В 04.12.2024 - 07:09, Lx671 сказал(а):

А какой код у вас в esp.. прописан для интернета?

Вот пример. Верхушка одинаковая

[Lx671 389]

@Haaans  Ну да, завязано на сторонних ресурсах.

Если время найдете, попробуйте редактировать этот файл на телефоне - https://disk.yandex.ru/d/NN6hh-MKe50qaQ

Если получится, пришлите, что получилось))

Это пробую типа расписания делать, что когда включается. Оно без интернета пока через WiFi роутера сконектил...

[Haaans 2009]

4 часов назад, Lx671 сказал(а):

редактировать этот файл на телефоне

Не буду пробовать, подобными штуками я не занимаюсь на телефоне. Раз вас так интересует управление без интернета. Поищите AlexGyver библиотеки. У него было что-то с веб мордой.

[Lx671 389]

1 час назад, Haaans сказал(а):

Поищите AlexGyver библиотеки. У него было что-то с веб мордой.

Да я это сделал уже. Уже попробовали...  Немного смешно, на телефоне нельзя редактировать текстовый файл, нет инструментов))

1 час назад, Haaans сказал(а):

Раз вас так интересует управление без интернета

Дело не в этом. С интернетом проблем нет, там список создать и использовать - ни каких проблем. И 2 способа (блинк - 3-ий) и очень удобно... Но и у вас и у нас, нужен сторонний ресурс.

На локале получается только на ноуте или ПК.

[Haaans 2009]

27 минут назад, Lx671 сказал(а):

Немного смешно, на телефоне нельзя редактировать текстовый файл, нет инструментов))

На вкус и цвет фломастеры разные

Нравится такое делать с телефона дело ваше. Кто как хочет так и  удовлетворяется

[VALKNUT 3842]

В 06.12.2024 - 17:17, Haaans сказал(а):

Не буду пробовать, подобными штуками я не занимаюсь на телефоне. Раз вас так интересует управление без интернета. Поищите AlexGyver библиотеки. У него было что-то с веб мордой.

Я бы тоже не стал

Собрал полужопия в кулак и начал новую ревизию "управлятора" для большого акваса.
Получил с алика "ESP32 DevKit v1" и немного периферии (силовые ключи, DC-DC-регуляторы, всякое такое).
Начал программить по новой. Учел прежние недостатки и добавил новых "фенечек".
Это как ремонт, который невозможно закончить =)))

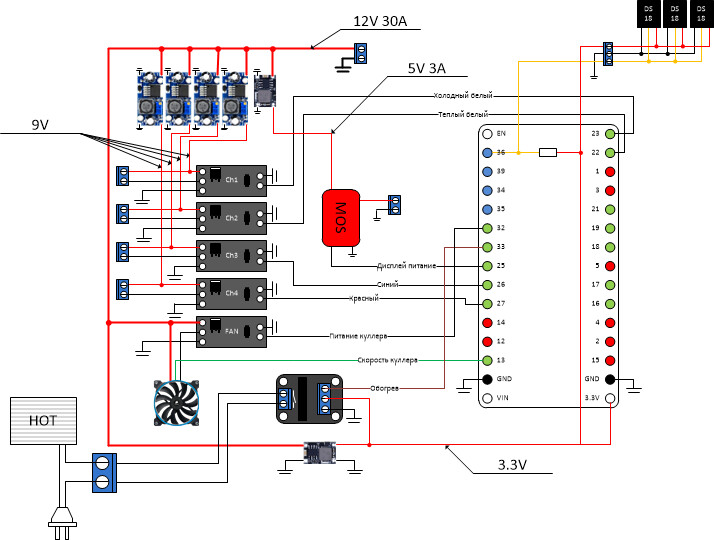

Если вдрух, кому-то станет звиздец как интересно (в чем я конечно сомневаюсь), то вот принципиальная схема будущего управлятора.

Это будет новое устройство, "с нуля". Чтоб не оставлять аквас без контроля. Когда случится новый управлятор, старый будет демонтирован на комплектуху, для новых ништяков.

@Lx671 Дружище, прошу объяснить, как ваши поделки коррелируют с темой "Ардуино в помощь аквариуму".
Вы же читали название темы, да?

[Lx671 389]

43 минут назад, VALKNUT сказал(а):

"Ардуино в помощь аквариуму".
Вы же читали название темы, да?

Так esp8266, он вроде - Ардуино))

Да, получилось то, что совсем не ожидал. Нашел, к стати некоторые программные баги (конфликты), но не проблема.

В общем 2 убойных варианта получились.

1 (без интернета) - локальный WiFi (или как сервак WiFi)+клавиатура из любого сотового телефона или планшета. На него по IP заходишь, смотришь, что включено... данные датчиков... Управляешь или с клавы управляешь.

2(с интернетом) - Полный обмен данными через свой сайт + клавиатура из любого сотового телефона или планшета. Ну и все функции...

На обеих вариантах расписание, когда что включить, датчики (можно протечку воды обнаружить...), плавное включение света (можно RGB 3 канала). Можно каждый канал по своему...

Еще в дополнение можно к алисе подключить или типа её.

Модули умного дома с приложением для телефона нерно курят в туалете))





[Haaans 2009]

6 часов назад, VALKNUT сказал(а):

для новых ништяков.

6 часов назад, VALKNUT сказал(а):

Это как ремонт, который невозможно закончить =)))

@VALKNUT , за эту версию ESP не читал еще. Но у нее высокий сигнал задается? Типа 3.3/5В

[VALKNUT 3842]

5 часов назад, Haaans сказал(а):

у нее высокий сигнал задается?

Вся математика 3,3В. Как и на остальных ESP-шках.

5В на ардуинках.
