Освещение аквариума своими руками


Освещение аквариума своими руками,

светодиодные led-прожектора в аквариуме

Одним из ключевых моментов содержания здорового, красивого аквариума с пышными аквариумными растениями является ОСВЕЩЕНИЕ! Основные моменты подбора аквариумного освещения уже были освещены на ФанФишка.ру, в этой СТАТЬЕ. Здесь же, хотелось бы поделиться с читателем своим опытом создания полноценного, качественного освещения для аквариума с живыми аквариумными растениями.
Итак, речь пойдет о создании смешанного освещения: об установке светодиодных прожекторов (далее – «СД-прожектор») в пластиковую аквариумную крышку и люминесцентной лампы Т5 (далее – «ЛЛ Т5»). Также в этой статье мы рассмотрим вопрос установки кулеров в аквариум для охлаждения воды в летний период.

РАССМОТРИМ ВСЕ ВОПРОСЫ ПО ПОРЯДКУ:

- Что такое смешанное освещение, зачем оно нужно?
- Почему именно СД-прожектор?

- Почему именно в крышку?
- Зачем нужна лампа Т5?
- Выбор СД-прожектора?
- Что понадобится для создания освещения своими руками?
- Процесс сборки аквариумного освещения своими силами.
- Сколько это будет стоить?
- Стоит ли заморачиваться? Каков эффект?

Что такое смешанное освещение, зачем оно нужно?
СМЕШАННОЕ ОСВЕЩЕНИЕ – это сочетание разных источников освещения. Хорошим примером такого освещения является светильник ADA Solar I, где Такаши Амано сочетает металлогалогеновый прожектор MH-HQI 150Ватт с двумя лампами ЛЛ Т5 по 36 Вт.
освещение Такаши Амано
Вообще, если говорить о качественном аквариумной освещении, то на наш взгляд металлогалогеновый прожектор (далее - МГ) в сочетании с ЛЛ – это наилучший вариант. Такое освещение «пробивает» даже самые глубокие аквариумы, характеристики такого освещения максимально приближены к естественному - солнечному освещению. Ну, а визуальный эффект, вас просто порадует - искристые блики волн на дне аквариуме, тени от растений и рыбок, естественные, насыщенные цвета.
Зачем же нужно такое смешанное освещение? Все очень просто, чтобы воссоздать «эффект солнца» в своем аквариуме: эффект восхода, зенита и заката.
Согласитесь, Солнце не светит 24-е часа в сутки, максимальная интенсивность солнечного света наблюдается только лишь днем, в обеденное время. Все остальное время Солнце либо восходит, либо заходит, интенсивность освещения постепенно увеличивается, а затем уменьшается.
Примерно такого же эффекта можно добиться при наличии смешанного светильника (освещения), когда сначала включаются ЛЛ Т5 (восход), потом на 3-4 часа добавляется  прожектор (зенит), а затем (закат) опять работают только ЛЛ Т5.
Плюсы такого освещения понятны:
1. Аквариумные растения получают наиболее естественное освещение. Устанавливается определенный ритм.
2. Предупреждение водорослевой вспышки. Мощное, длительное, а тем более неправильное освещение прямой путь к водорослевой вспышке. Нужно лишь создавать пик активности освещения, а не светить, "выжигать" аквариум 12 часов в день.
3. В тоже время, наличие мощного, направленного и качественного освещения, в достаточном количестве - это залог успеха!

Почему именно светодиодный led-прожектор?
Почему именно в крышку?
Единственным существенным недостатком металлогалогенового светильника является то, что он очень сильно нагревается!!! Увы, использовать такое освещение можно только лишь в открытых аквариумах (без крышки), на расстоянии минимум 30 см. от поверхности воды, применяя при этом подвесы или стоику для светильника.
Когда решался вопрос о том, какое же освещение будет в нашем аквариуме, я исходили из того, что аквариум будет закрытый (с крышкой). Во-первых, так хотела супруга =), во-вторых, я был согласен с ней, что аквариум с крышкой выглядит дома, как то более уютно, плюс дома «бродят» коты, которые каждый вечер смотрят «АкваТелевизор», ну и все таки дом – это не выставочный центр и не лаборатория ADA… металлогалогеновые софиты в доме – это перебор! Право, тут уже каждый решает сам… мое мнение не догма.
Так вот, аналогом металлогалагенового прожектора, является светодиодный. Замечу сразу слово «аналогом» в кавычках… все же разница существенная есть. Во-первых, светодиодное освещение, в отличии от МГ дискретно. Дискретность (от лат. discretus — разделённый, прерывистый) — свойство, противопоставляемое непрерывности, прерывность. Чтобы объяснить на пальцах, ниже фото-пример, как выглядит сплошной и дискретный спектр.
дискретность ламп
дискретный спектр
Таким образом, мы видим, что спектр светодиодов, не самый лучший. И дело тут, даже не в пиках красного и синего цвета, а именно в том, что аквариумные растения на самом-то деле, в процессе фотосинтеза поглощают весь видимый спектр, а он у СД неполноценен.
В чем же сходство МГ и СД? Зачем изначально делать такое «некачественное» освещение? Ответы на эти вопросы раскроют плюсы СД-прожекторов.
1. Как и металлогалагеновый прожектор, светодиодный имеет направленное освещение. То есть, КПД светодиодов гораздо выше, чем, например, у люминесцентных ламп, эффективное применение которых, возможно только лишь с отражателями. Если говорить бытовым языком, то СД и МГ-прожекторы «бьют» в одну сторону, а не «распыляются» вовсе. Именно это свойство позволяет «пробивать» МГ и СД-прожекторам самые глубокие аквариумы и толщу воды в 60 и более сантиметров.
2. В отличии от МГ, светодиодный прожектор не излучает чрезмерное тепло. Проверено! С лицевой стороны СД-прожектор вообще не нагревается, а задняя часть нагревается, но терпимо (терпимо для руки и пластиковой крышки). Некоторые аквариумисты советуют ставить кулера на СД, для отведения тепла, но пока даже сейчас, когда на улице +36, я не вижу в этом необходимости. Опять же это не константа, у всех своя специфика.
3. Светодиодное освещение – это на сегодняшний день самое экономное освещение. Вы сэкономите в 3, в 10 раз на электроэнергии.
4. Существенным недостатком, люминесцентных ламп, является их мерцание с заметной даже для глаза человека частотой. В связи с чем, при длительном воздействии ЛЛ на человека, у него очень быстро устают глаза. Светодиодные источники питаются постоянным током, поэтому у них мерцание отсутствует.
5. Другие положительные моменты СД: безопасность (работают при низком напряжении, что важно для аквариумного дела) и длительный срок работы (до 100000 часов).

Зачем нужна лампа Т5?
От том, что люминесцентные лампы Т5, лучше чем Т8, думаю, многое уже знают, поэтому я не буду здесь акцентировать на этом особое внимание.
Я применил ЛЛ Т5 в своем случае, во-первых, для создания смешанного освещения, а во-вторых, для восполнения дискретности светодиодного спектра.
А именно, была применена так называемая лампа «Фул спектр».
Аквариумная лампа JBL Solar Ultra Color Т5, 28 Вт, 60 см Люминесцентная лампа для аквариума, предназначенная для обеспечения интенсивного освещения. Лампа JBL Solar Ultra Color Т5 обладает повышенной мощностью по сравнению со стандартными лампами Т8 и имеет полный спектр цветов.
При применении в аквариуме лампы JBL Solar Ultra Color, вы получите усиление передачи красного и синего цветов аквариумных рыб и других обитателей аквариума.
Имея повышенную долю красного и синего цветов в спектре, аквариумная лампа JBL Solar Ultra Color стимулирует синтез хлорофиллов, что в свою очередь ускоряет процесс фотосинтеза.
спектр аквариумной лампы Т5
Естественно данная лампа была установлена с отражателем/рефлектором. Замечу, что я хотел изначально установить 2-е такие лампы, для равномерности освещения и хорошей мощности, но увы размеры крышки не позволили сделать это.

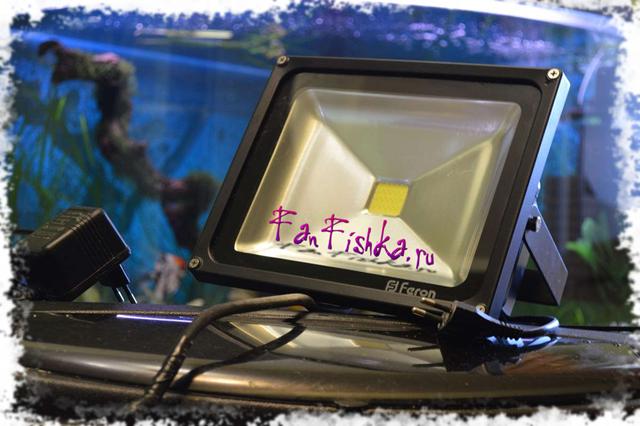

Выбор СД-прожектора
прожектор для аквариума
К выбору и приобретению светодиодного прожектора нужно отнестись с особой щепетильностью. Это очень важный и дорогостоящий момент, не уделив должного внимания которому, можно просто выбросить деньги на ветер.
Поскольку на ФанФишке, в этом вопросе я первопроходец, пришлось мне вычитать кучу информации, пересмотреть уйму характеристик различных прожекторов и светодиодных панелей, собрать скудную информацию по форумам и пообщаться с немногочисленными знатоками светодиодного дела.

   И так, какой вывод был сделан! На 100-110 л. аквариум, чистого объема нужно:
1. Два светодиодных прожектера. Так как, они имеют направленный свет и один, хоть и более мощный прожектор не охватит всю площадь дна и водоема в целом.
Если крышка позволяет, можно ставить и три прожектора (меньшей мощности), что даст вам больше уверенности в том, что прожекторы быстро не сгорят. Увы, ремонту СД-прожекторы не подлежат. Менее мощные прожектора меньше нагреваются, соответственно риски уменьшаются. В то же время, чем меньше Ватт у СД, тем меньше его «пробивная» способность и другие его характеристики тоже. В общем, все нужно просчитать и прикинуть.
2. Всем известно, что светодиодное освещение гораздо мощнее номинального. То есть мощность светодиодов в Ваттах измерять как минимум не корректно.
Вот я и задался над вопросом, а сколько же тогда Ваттов то нужно на мой аквариум. Верить продавцам на рынке, которые говорят: «УмножЯй на три дАрагой и будут те реальные ВатЫ» - глупо! В общем, пришлось мне и в этом вопросе порыться и найти более четкую информацию.
А истина достаточно проста, освещение, помимо Ватт имеет массу характеристик, в том числе: Люмены – это количество света, излучаемое/испускаемого источником света. Источник света со световым потоком в 1 Люмен, который равномерно освещает какую-либо поверхность площадью 1 квадратный метр, создает на ней (поверхности) освещенность 1 Люкс.
Опытным путем, аквариумистами было установлено, что для хорошего травника, для голландского и Амановского аквариума нужно 50-70 Люмен на литр чистого объема воды.
Задача была решена и выбор прожекторов стал предельно конкретным – нужно два прожектора, чтобы в сумме их Люменов они давали 50-70 Лм/л.
3. И последние два важных момент при выборе СД-прожектора - это все-таки: спектр и Кельвины.
Как оказалось, прожектора пестрили разнообразием: были теплого свечения, холодного свечения, наткнулся я даже на RGB прожекторы (и долго разбирался, что это за штука такая-то))). Но, нам нужен только один прожектор – со спектром максимально приближенному к дневному. У такого СД наиболее оптимальные характеристики.
Кельвины (К) - это цветовая температура любого источника света. Это мера нашего впечатления от цвета данного источника света. Для содержания аквариумных растений рекомендовано от 6500 до 8000 К.
Примечание: Данная статья была написана в 2014г. с тех пор, уж много воды утекло. На дворе 2017г. и сейчас вообще нет никаких проблем со светодиодными прожекторами и сд-лентами. Более того, СД-прожекторы стали плоскими и компактными. И как показывает практика они прекрасно могут быть использованы в акваскейпе, пример: Акваскейп: через тернии к звездам. Да, конечно, можно долго дискутировать и придираться к PAR СД-прожекторов, тем не менее - это бюджетный вариант, который прекрасно работает.
Примечание 2: Средняя цифра Люмен для хорошего травника 50-70 Лм/л. Однак, прошу вас учитывать индивидуальную специфику своего акваруима: высоту водного столба, плотность посадки растений, видовые особенности того или иного растения. То есть, выше указанный цифры - это примерный ориентир. Если у вас будет плотный, супер-скейп то спокойно можно разгоняться и до 100 Лм/л и 150 Лм/л.

Что понадобится для создания освещения своими руками?

Сколько это будет стоить?

Во-первых, понадобятся умелые руки, без них никак. А так же инструменты: дрель, электро-лобзик, болгарка, прочий мелкий инструмент (отвертки, ключи, плоскогубцы, прочее). Если у вас нет лобзика или болгарки, не отчаиваетесь. Просто придется все делать руками, например, ножовкой или пилкой.

Я «модернизировал» аквариумную крышку ТМ «Природа» (пластик, с двумя встроенными ЛЛ Т8, балластом и стартерами), вот такую:
Приобретено два СД-прожетора по 30Вт, ТМ «Feron» модель LL 730. Характеристики: дневное освещение 6500К, 2850 Люмен (к слову, 2 СД*2850Lm=5700Lm/110л.воды= 51,8лм/л).
Приобретен Акваэлевский электронный пускатель под ЛЛ Т5. Такой выбор был сделан дабы минимизировать «напичканость» аквариумной крышки, место под которой и так на вес золота. Р.S. такой пускатель можно сделать самому.
пускатель для лампы Т5 пускатель для лампы Т5 Акваэль
Приобретена ранее озвученная лампа Т5 JBL Solar Ultra Color Т5, 28 Вт, 60 см. + отражатель.
лампа Т5 для аквариума
Розетка – реле напряжения. Необходима для безопасности и предупреждения скачков напряжения. В такой розетке устанавливаются пределы напряжения, после которых оборудование обесточивается.
розетка реле напряжения для аквариума
Розетки таймеры (2 шт.). Необходимы для автоматического включения/выключения освещения. Облегчает жизнь и четко контролирует время подачи того или иного освещения. Для освещения были приобретены электронные розетки-таймеры, так как в отличии от механических, они не сбиваются. Например, при обесточивании сети они «все помнят» и после возобновления подачи тока работают по заданному графику.
розетки таймеры для аквариума
Для установки кулеров (вентиляторов), понадобится: 2-а компьютерных кулера на 12Вт и адаптер напряжения, соответственно 12Вт. Я приобрел адаптер с переключателем Вт от 0 до 12 Вт, удобно уменьшать или увеличивать скорость вращения кулеров и соответственно степень охлаждения. А так же для уменьшения шумности, если это нужно. Есть готовые решения кулеров для аквариума, погуглив алиэкспресс и подобные ресурсы, можно найти уйму вариантов.
12 вольтный адаптер
компьютерный кулер для аквариума

Понадобится также: силиконовый герметик, крепеж (болты, гайки, шурупы), стяжка-держатели для прожекторов (желательно нержавейка, чтобы не ржавели), провода (двужильные и трехжильные), нужны для подключения прожекторов, кулеров, вилки под прожектора с заземлением.

Процесс сборки аквариумного освещения.
Процесс сборки и установки аквариумного освещения своими руками у всех разный, так как крышки у всех разные. Опишу свой процесс.
1. Сначала подсоединяем шнур и вилку к прожекторам. Из прожектора идет трехжильный провод (с заземлением), соответственно нужно присоединять к нему такой же провод. Не слушайте, "умных продавцов" в строительных супермаркетах. Я когда покупал провод мне было сказано, мол: «Ты что ..... /цензура/, прожектора заземлять». В общем, верьте только себе и достоверной информации, а не «горе спецам», которые разбираются, пожалуй, только в дешевых, но крепких напитках.
Фото можно увеличить ЛКМ




2. Далее удаляем все «старые внутренности» крышки.
3. Делаем размету и вырезаем отверстия под прожектора. Данную манипуляцию нужно делать особо тщательно, так чтобы освещение прожекторов было равномерным – по всему аквариуму.
4. Устанавливаем прожектора и закрепляем их при помощи стяжки и крепежа.
5. Все силиконим и герметизируем. Особое внимание удалите металлическим частям (если они используются), хорошо просиликоньте их дабы ржавчина не попадала в аквариум.
6. После проверяем работоспособность и приступаем к установке кулеров.
7. Делаем отверстия для кулеров в противоположных сторонах крышки.
8. Монтируем кулера. Один кулер размещаем на вдув, другой на выдув. Силиконим.
9. Подсоединяем кулера к адаптеру, проверяем работоспособность.
10. После все провода протягиваем по периметру крышки и при помощи силикона закрепляем.
11. Устанавливаем Т5 и Акваэлевский электронный пускатель в последнюю очередь, исходя из наличия свободного места под крышкой. СД и ЛЛ не должны перекрывать друг друга.

Так выглядит электро-подключение под аквариумом.
электрика под аквариум

Сколько это будет стоить?
Крышка – в наличии.
Прожектор (30Вт) – 2800 руб.*2=5600 руб.
Акваэлевский электронный пускатель – 1200 руб.
Т5 JBL Solar Ultra Color Т5, 28 Вт, 60 см. – 750 руб.
Отражатель – я использовал самодельный, т.к. стандартный не влазил.
Розетка реле – 400 руб.
Розетка таймер – 350 руб*2= 700 руб.
Удлинитель с кнопками выключения = 400 руб.
Адаптер питания 12Вт – 210 руб.
Крепеж, провода, вилки, силикон, стяжка, прочие мелочи – 500 руб. (примерно).

ИТОГО: 9760 руб. (275 у.е.)

Стоит ли заморачиваться? Каков эффект?
Однозначно стоит! Цена вопроса не настолько глобальна, а эффект потрясающий!!!
Мои растения сразу запузыряли даже без Т5, с Т5 через два часа усиленного освещения начинается «кислородная метель». А это хороший визуальный признак эффективного и качественного освещения. Сами растения растут, как бурьян в огороде. А аквариум заискрился и преобразился до неузнаваемости.

Вот, первичные фото аквариума и растений с пузырьками.







Категория: Аквариумные статьи / АКВАСКЕЙП | Просмотров: 101 020 | Дата: 15-08-2014, 13:08 | Комментарии (11)
Добавить комментарий:
    • bowtiesmilelaughingblushsmileyrelaxedsmirk
      heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
      winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
      worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
      expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
      disappointedconfoundedfearfulcold_sweatperseverecrysob
      joyastonishedscreamtired_faceangryragetriumph
      sleepyyummasksunglassesdizzy_faceimpsmiling_imp
      neutral_faceno_mouthinnocent
  • Кликните на изображение чтобы обновить код, если он неразборчив
pocox 8 октября 2014 17:36
Спасибо за очень интересную статью.
1. Прошло несколько месяцев , как сейчас аквариум, всем ли довольны?
2. Купил с рук почти такой же аквариум, но объёмом примерно 270 литров, крышка такая же(и те же 2*30 обычные люмлампы Т8 и это при высоте водяного столба от грунта 50 см.) , но размер наверно больше . За месяц эксплуатации погибли все растения. Сейчас хочу сделать освещение как у Вас. 2 лед прожектора 50 ватт (по 4200 люменов каждый , 6000К или 6400К), и 1 на 30ватт (2600 люменов, в магазинах есть 5700К, 6400К). Хватит ли данного освещения ? Если поизвращаться, то под крышку можно добавить OSRAM FLUORA L 30 W/77 или же SYLVANIA GRO-LUX (остались от старого аквариума). Хватит ли данного освещения, что посоветуете? Мхи не выращиваю, лишь бы что то росло.
foster 9 октября 2014 12:13
Поскольку Вы уже обратились на форум. Ответил Вам там.
См. http://fanfishka.ru/forum/4-342-7273-16-1412845528

С уважением,
Aleksha 16 января 2015 12:16
Искал, искал: какая же температура у выбранной Вами лампы. Ни где в сети нет ни слова. Вот только здесь
нашел следующее:
"Какая цветовая температура у JBL Solar Color и JBL Solar Color ultra в Кельвинах?
Указание цветовой температуры не подходит для этих двух специальных ламп, так как они представляют собой особый случай с точки зрения их
люминофоров. Аналогичный показатель не дал бы сравнимых величин."
Так я и не понял какой же свет у нее?
Хотел понять чем основан Ваш выбор? Почему именно серия Color, хотя сам JBL рекомендует для аквариумов с растениями прежде всего серию Tropic (для идеального роста растений), потом,если установлены 2 лампы) Natur(для яркого аквариума) и только как третью лампу серию Color (обеспечивает яркие цвета рыб). Как единственная - лампа серии Color рекомендуется для аквариумов без растений.

Ссылка на источник здесь.
foster 16 января 2015 13:52
Aleksha
1. Причина такого выбора - отсутствие в городе ассортимента )))
2. Лампа имеет широкий спектр. И "теплое" свечение.
3. Аннотация:

Лампа JBL SOLAR COLOR

- Расширенные красного и синего тонов.
- Увеличенный красный и синий сектор спектра.
- Увеличивает фотобиологический процесс в растениях, стимулируя синтез хлорофилла.
- Особо яркие окраски рыб  Прекрасно подходит для аквариумов с Малави и Танганьика и прочими яркими тропическими рыбами.
- CRI 90 +
- Повышенная яркость свечения лампы.

Преобладание красной и голубой области для усиления красных, оранжевых и голубых тонов в окраске рыб и водных растений. Сильная доля красного и голубого со слабым спектром стимулирует синтез хлорофилла и связанные с этим фотобиологические процессы у аквариумных растений. Срок годности лампа 10 000 часов!

Рекомендуется в сочетании с JBL Solar Ultra Tropic или JBL Solar Ultra Natur. В качестве единственного светильника, - не рекомендуется, так как существует опасность чрезмерного размножения нежелательных водорослей в аквариуме.
Piter220 4 сентября 2015 20:37
Сколько прожил лед прожектор? у меня за пол года 3 перегорело
Павел 27 декабря 2015 21:10
Здравствуйте! если аквариум менее 100 литров (в моем случае 60 литров), допустимо ли вместо СД прожектора использовать обычные СД лампы. Это было бы практичней и дешевле, потому что многие аквариумные крышки уже имеют цоколи под лампы. Останется только подобрать СД лампы с учетом величины Люменов - 50Лм/л + дополнительно оборудовать Т5. Из минусов предвижу направленность освещения, которое станет более рассеянным. Что скажите?
foster 28 декабря 2015 10:59
Павел, здравствуйте!
В целом, хочу сказать, что СД прожектора, лампы и ленты - это же не панацея. В небольших аквариумах, можно спокойно выращивать отличный травник и на ЛЛ Т5 или Т8. На память... 18см. (24Ваттная) Т5 дает около 2500Лм. На 60 литров вполне хватит 3х (в зависимости от видов растений).
По СД-лампам, вопрос такой... нужно исходить из их характеристики, по сути это лента в колбе. А ленты бывают обычные (мебельная подсветка), а бывают мощные светодиоды.

Мне кажется что ТэПятки с отражателями лучшее решение для Вашего аквариума.

С уважением,
Павел 6 января 2016 18:44
Здравствуйте! а как был закреплен акваэлевский электронный пускатель к крышке?
foster 11 января 2016 10:36
Павел, лампа крепится на клипсы, которые идут в комплекте к электронному пускателю (можно отдельно купить/сделать самому), а провода под крышкой от пускателя крепятся на силикон.

С уважением,
Vilorka 12 мая 2017 21:53
Немного не поняла про отверстия для прожекторов...получается надо крышку насквозь прорезать? Чтобы "жопка" прожектора была на воздухе? Или я вообще от и до не так понимаю все. Купила 2 прожектора этой же марки ,но LL-838 привезли сегодня сижу вот смотрю на них( Чего делать то...без кулеров тоже никак?
foster 16 мая 2017 16:25
Виктория, монтаж прожекторов - индивидуальный вопрос, решающийся с учетом вашей крышки. Касательно самих прожекторов, на данный момент есть уже более современные модели - плоские, т.е. без "*опы".
