[VALKNUT 3842]

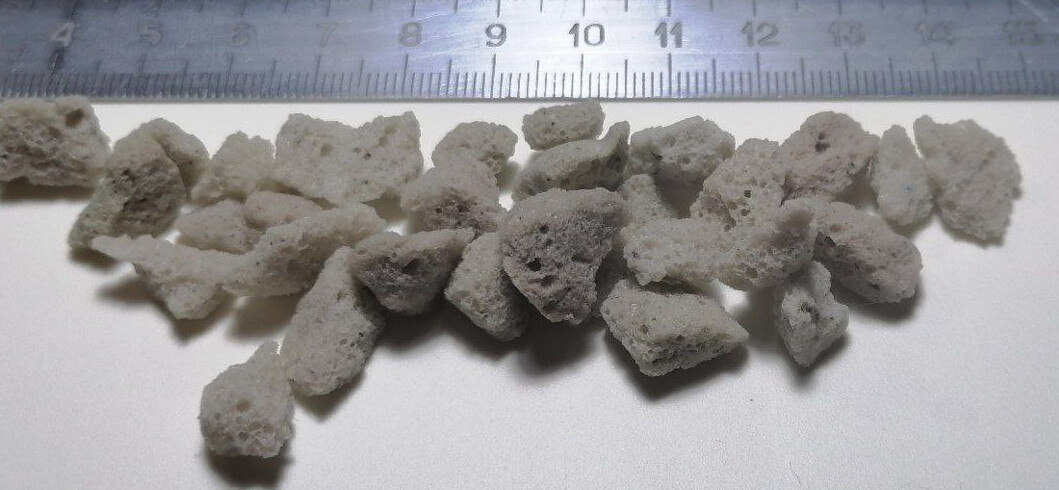

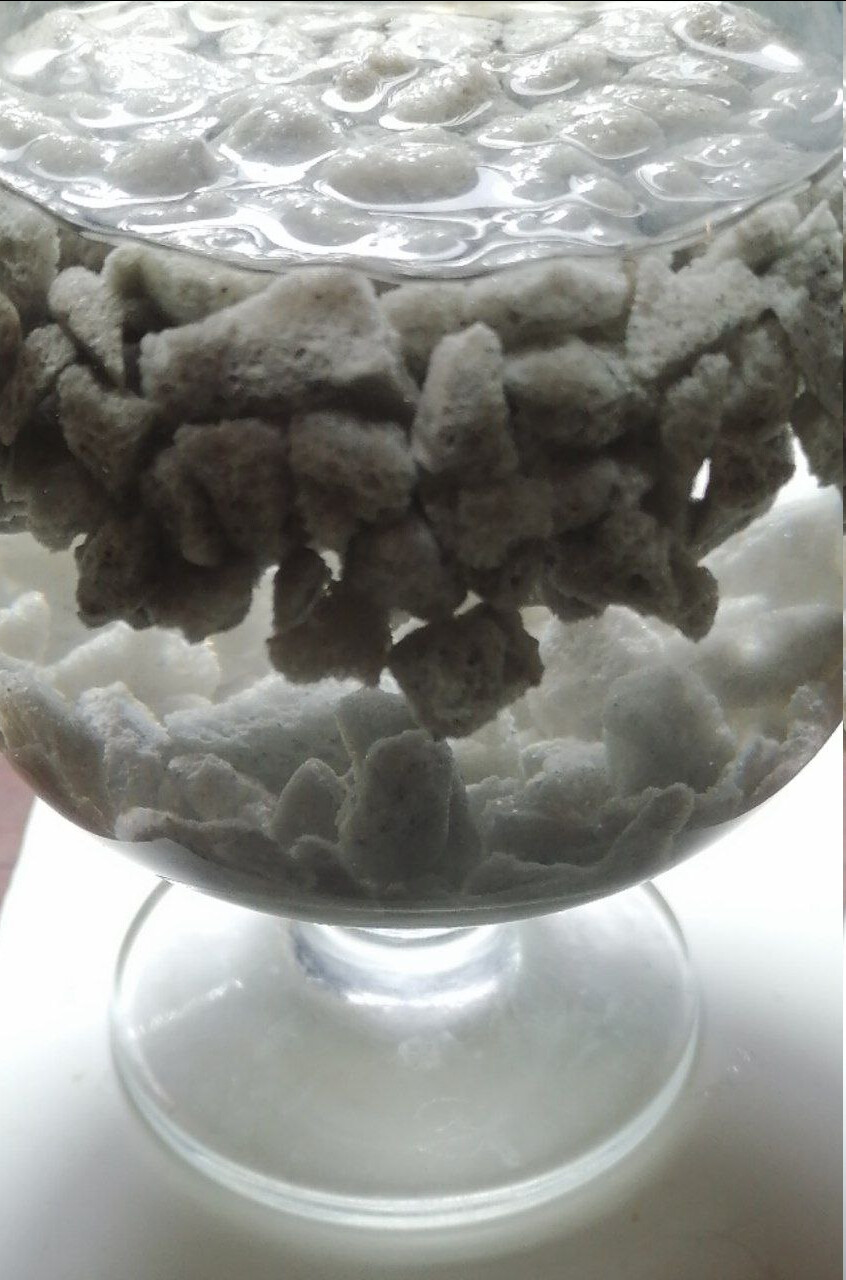

Прикупил для будущего сампа "пеностекло". (3л -380р.)


Потопляемость сухого ~20/80, через час ~40/60.
/Не возьмусь сравнивать с Мактрикс по эффективности.



[Абыч 290]

7 часов назад, VALKNUT сказал(а):

Прикупил для будущего сампа "пеностекло". (3л -380р.)


Потопляемость сухого ~20/80, через час ~40/60.
/Не возьмусь сравнивать с Мактрикс по эффективности.



Так вроде же ужо уверяют что матрикс это маркетинг и губки/хеликсы круче?

[VALKNUT 3842]

2 часов назад, Абыч сказал(а):

Так вроде же ужо уверяют что матрикс это маркетинг и губки/хеликсы круче?

Так и есть. Губка, резанная кубиками, будет в соседнем отсеке.

Цена 380р за 3л - хоршо! Что не понадобится, жене отдам под цветочки =)

[VALKNUT 3842]

Скиммер: Колхоз имени 69 летия чего-то там

Заколхозил это скиммер давно, но первая версия (с моей точки зрения) была не идеальна. Почему? - Бактериальная пленка собиралась скиммером, но пузырилась на поверхности воды в самом скиммере. Туда попадали креверки. Очень быстро забивался синтепон.
Ништяки пришли откуда не ждал...
В скиммер, вместо резанной гофры, как подпорки для синтепона, и вместо самого синтепона насыпал промытое пеностекло... и заработало!
Фишка в том, что пеностекло 50/50 имеет отрицательную плавучесть.. то есть половина тонет, половина всплывает..
Ништяк в том, что "кипящий слой" пеностекла увлекает за собой бактериальную пленку, типа "наматывает" на себя..
https://rutube.ru/shorts/484e055c5714295269c9c7aa8ab3b63e/
https://rutube.ru/shorts/645c08e5fa2e0090140876821efc80ad/

Видос вундервафли в действии

Очень доволен результатом!

Есть одно НО. Скиммер работает только днем, т.к. издает звуки и супруга, вообще не владея вопросом, так и сказала - у тебя там что-то кипит.. =)))
Поверхность воды - зеркало!
ЗЫ/// Фильтраторов жалко, зря купил.. со дна собирают шмурдяк, вероятно голодают. =(

[VALKNUT 3842]

Приехал мой маленький ВиаКваква.
Красиво конечно, но настройки... вот это шляпа!!!
Где-то, еще до заказа, видел скрины приложения, где настраиваются дни недели. В моем приложении этого нет, наверно нелицензионное
При хорошем железе, такой мерзкий софт, это фиаско (моё, т.к. не изучил вопрос досконально).
Штош... паяльник в руки, барабан на шею.. так или иначе, он будет запускаться тогда, когда надо мне. Йоханый бабай!

Но! Перлинг попер, чего я в маленьком аквасе ваще не видел =)))

[VALKNUT 3842]

С новой люстрой:
Видосик - https://rutube.ru/video/f3564b553893fbfc34774104e67a93e4/

Картинка

Прикольно.. это же растение (криптокарина) в большом аквасе выглядит скорее мутно-зеленым

[VALKNUT 3842]

Похоже, что для меня с настройками викаква не всё потеряно

Плата WeekAqua3.0, построена на блюпуп модуле. На разъеме 5 провода - 1 общий и 4 шим. Силовых ключей не вижу и это значит, что этот модуль выдает на разъем только сигнал ШИМ и.... весь этот модуль можно заменить своим.

Надо будет колупнуть люстру, "походить цешкой по дорожкам"... ммммммм....

[ЛаГГен 7450]

2 минут назад, VALKNUT сказал(а):

Похоже, что для меня с настройками викаква не всё потеряно

Плата WeekAqua3.0, построена на блюпуп модуле. На разъеме 4 провода - 1 общий и 3 шим. Силовых ключей не вижу и это значит, что этот модуль выдает на разъем только сигнал ШИМ и.... весь этот модуль можно заменить своим.

Надо будет колупнуть люстру, "походить цешкой по дорожкам"... ммммммм....

Мы в тебе и не сомневались, давай жги, сломай китайца об коленку своим интеллектом

[VALKNUT 3842]

Не все так просто. Надо сначала палкой потыкать. Там вероятно адресные светодиоды и управление ими несколько иное (не в лоб). В общем, так или иначе, надо колупать.

[Paracheirodon 2725]

10 часов назад, VALKNUT сказал(а):

Прикольно.. это же растение (криптокарина) в большом аквасе выглядит скорее мутно-зеленым

А это эфект освещение так махен или просто, в маленьком аквасе, оно более мощное..?

[VALKNUT 3842]

1 час назад, Paracheirodon сказал(а):

в маленьком аквасе, оно более мощное..?

Нет, в большом более мощное. Но в маленьком более модное

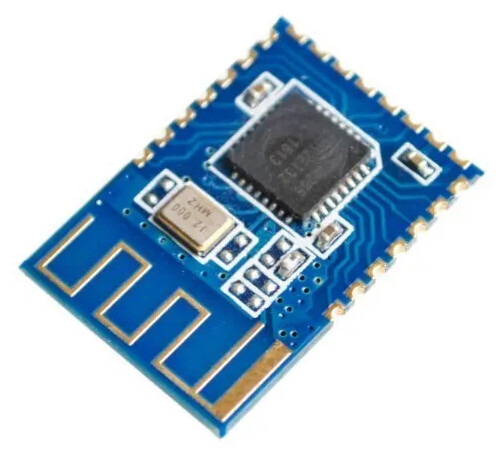

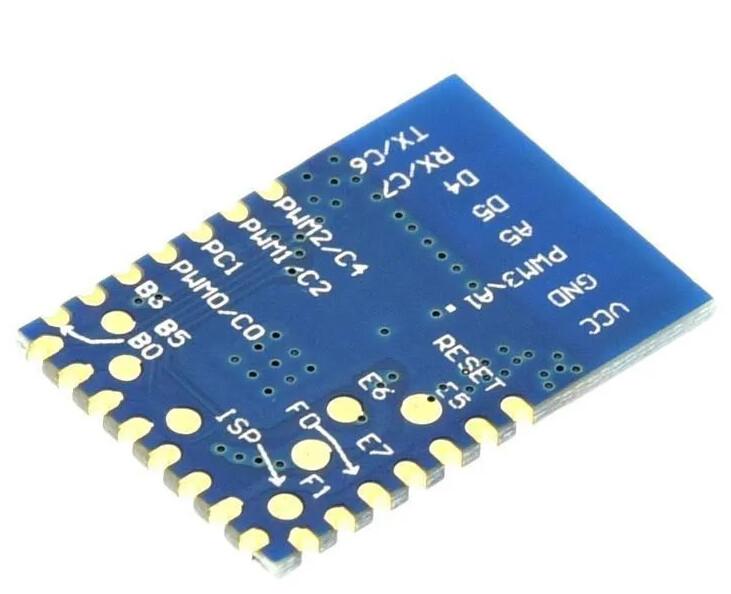

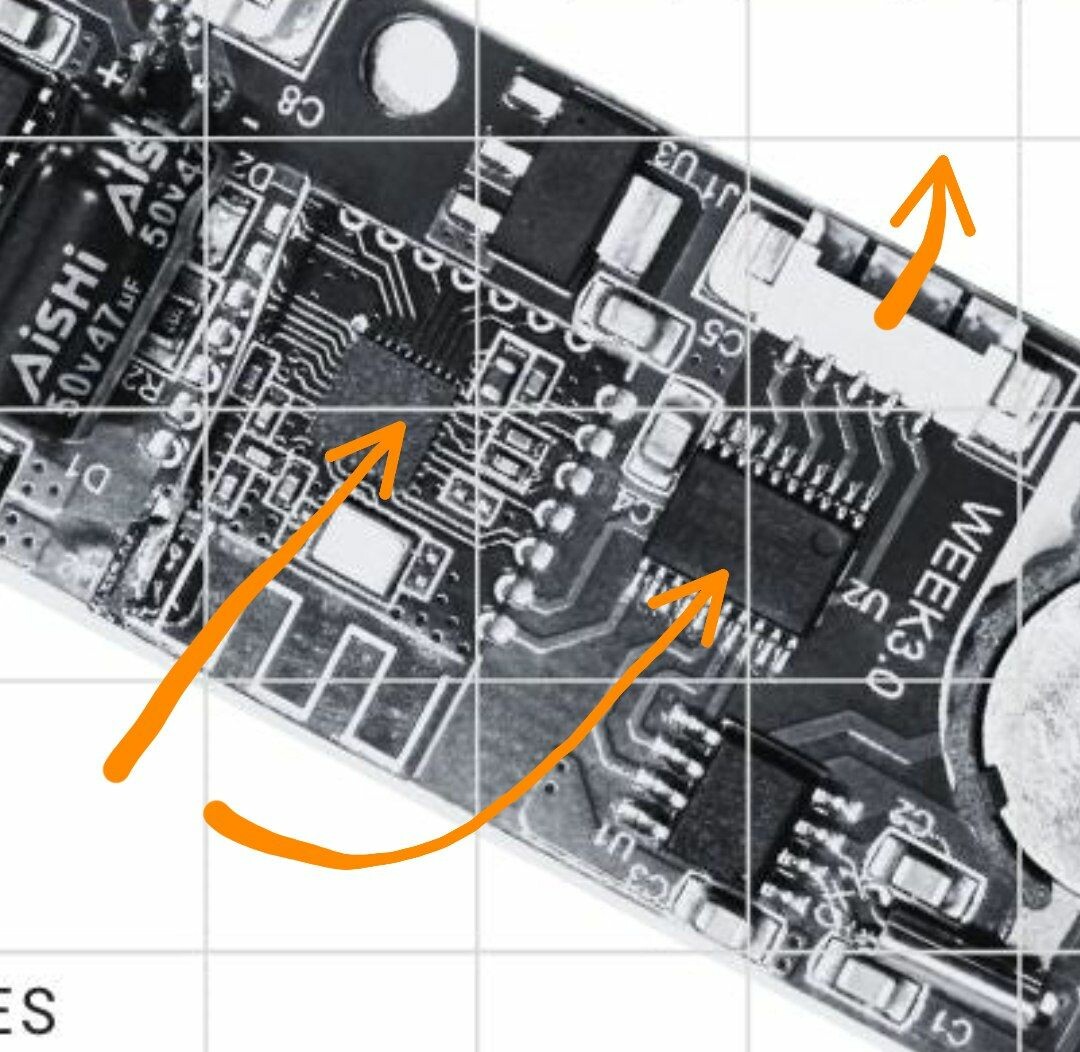

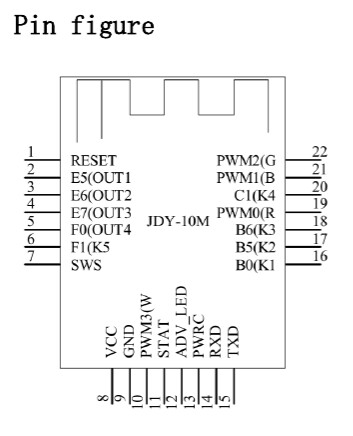

Вроде удалось идентифицировать "блюпупный чип" на контроллере "WEEK3.0".

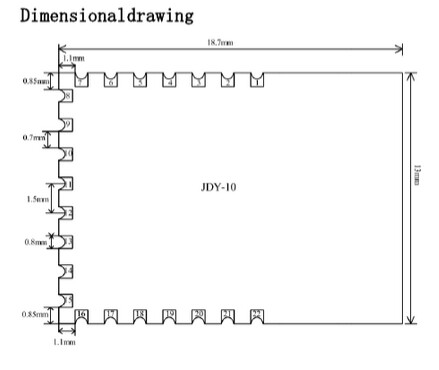

Пока склоняюсь к "JDY-10 BLE Bluetooth 4.0"

Копаю дальше

Лишь бы не получилось как в анекдоте: "вскрытие показало, что пациент умер от вскрытия" (С)
Раскопки

Спойлер

Особенности продукта
1: Поддержка мобильной передачи данных на Android и IOS.
2: Поддержка передачи данных "один ко многим", "несколько к одному" и "несколько к нескольким
" и управления ими.
3: Поддержка светодиодной подсветки mesh-сетей (26 профилей и режимов панели), яркости, белого
света, регулируемой скорости.
4: Поддержка GPIO-управления mesh-сетями ("один к нескольким", "несколько к одному" и
"несколько к нескольким").
5: Он может быть сертифицирован FCC / CE.
6: Поддержка дистанционного управления mesh-сетями (сверхнизкое энергопотребление), две батареи
могут работать не менее одного года.
7: Поддержка mesh-сетей с 4 ШИМ-управлением.
8: Максимальное количество ячеистых сетей 255
9: Поддержка широковещательной и одноадресной передачи данных.
10: Поддержка BLE master-slave, работающих одновременно, без
переключения между ведущим и ведомым устройствами.

И самое интересное!

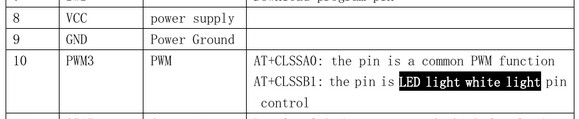

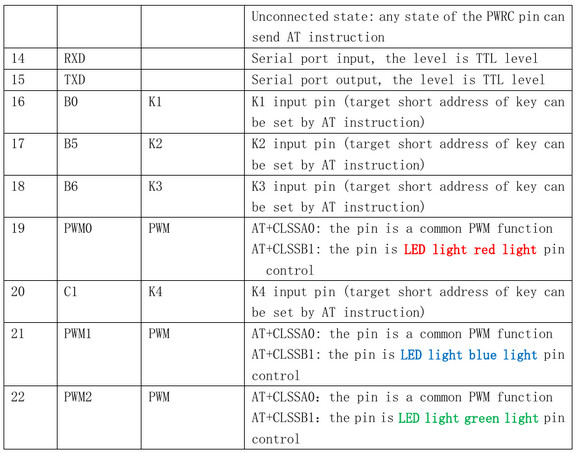

На канале "LED light white" висит управление ледами UV.

Пазл сложился.

Китайцы использовали дешманский модуль за 150р. ненуачо!





[Paracheirodon 2725]

@VALKNUT удачи..!

[Mick1974 526]

36 минут назад, VALKNUT сказал(а):

Китайцы использовали дешманский модуль за 150р. ненуачо!

А впарили готовое устройство за ... ?

Дык тогда на WiFi его переделай и в HA.



[AlexLi 6226]

48 минут назад, VALKNUT сказал(а):

Лишь бы не получилось как в анекдоте: "вскрытие показало, что пациент умер от вскрытия" (С)




Вранье все это)))

[VALKNUT 3842]

8 минут назад, Mick1974 сказал(а):

А впарили готовое устройство за ... ?

Тут ты не совсем прав.. они не впарили, а собрали вполне годный девайс. И надо отдать должное инженерам, они выжали максимум из этого контроллера.
В HASS пока рано, надо научить лампу работать по WI-FI.
Полагаю, что хватит малыша ESP32C3 (с внешней антенной), и хоть у него ШИМ максимум 12бит, а это плавность от 0 до  4096(100%), это всяко плавней того, что есть.
Для сравнения, в стоковом блюпупном модуле люстры ШИМ всего 8 бит.. от 0 до 255(100%), по этому такая аццкая ступенчатость "эпилептических рассетов/закатов).
Так же, для сравнения - у меня на "самопальной светилке" ШИМ 13бит от 0 до 8192.

Если на пальцах:
Например мне надо зажечь светодиод на полную, за 10мин.
ШИМ 8бит за 10 минут должен будет 255 раз увеличить скважность, а 12бит 4096 раз. то есть чем выше битность, тем плавней визуально "загораются звезды"..

[Lx671 387]

10 минут назад, VALKNUT сказал(а):

ШИМ 8бит за 10 минут должен будет 255 раз увеличить скважность, а 12бит 4096 раз.

А вы разбирались, какого типа там уровни дискретизации? Хобот раскатывать не надо))) На контроллерах, судя по осциллографу и испытаниям разных диодов они линейные. а нужна типа y=x^2. То есть в начале зажигания у многих светодиодов будут ступеньки - особенно у ярких высоковольтных. То есть он примерно до 40% по ШИМ даст примерно 80% яркости (далее увеличение почти незаметно), еще ограничение тока подобрать придется.  Я на 10 бит ломаную линию делал, нормально стало, но в самом начале ступенька чуток видно. И обосновано - 1ms>2ms в 2 раза как не крути))

[VALKNUT 3842]

12 минут назад, Lx671 сказал(а):

Хобот раскатывать не надо)))

На то он и хобот, чтоб его раскатывать

13 минут назад, Lx671 сказал(а):

На контроллерах, судя по осциллографу и испытаниям разных диодов они линейные. а нужна типа y=x^2.

Это парабола.. и все это решается программно. Примеры есть в интернетах..

Спойлер

// квадратная гамма для 8 бит
uint8_t crt2_8(uint8_t val) {
  return ((uint32_t)(val + 1) * val) >> 8;
}
// квадратная гамма для 10 бит
uint16_t crt2_10(uint16_t val) {
  return ((uint32_t)(val + 1) * val) >> 10;
}

А есть еще кубическая парабола x^3

// кубическая гамма для 8 бит
uint8_t crt3_8(uint8_t val) {
  return ((uint32_t)(val + 1) * (val + 1) * val) >> 16;
}
// кубическая гамма для 10 бит
uint16_t crt3_10(uint16_t val) {
  return ((uint32_t)(val + 1) * (val + 1) * val) >> 20;
}





И какие в этом проблемы?
И почему мы обсуждаем ЭТО, а не возможность переделать под себя железо?

25 минут назад, Lx671 сказал(а):

А вы разбирались, какого типа там уровни дискретизации?

Я с этого начал, прежде чем писать..


[AlexLi 6226]

2 минут назад, VALKNUT сказал(а):

И почему мы обсуждаем ЭТО, а не возможность переделать под себя железо?

Что не так с железом-то?

[VALKNUT 3842]

2 минут назад, AlexLi сказал(а):

Что не так с железом-то?

Всё отлично! К железу у меня нет претензий, к ПО есть, но моя претензия к ПО решается заменой "кусочка железа" =)))

[Lx671 387]

46 минут назад, VALKNUT сказал(а):

И какие в этом проблемы?

Да не каких... Хороший код. Я чуток по другому под матрицы подгонял (10bit) :

if(fade_a_down){light_a=light_a-1;if(light_a>10)light_a=light_a-1;if(light_a>20)light_a=light_a-1;if(light_a>40)light_a=light_a-1;
    if(light_a>100)light_a=light_a-1;if(light_a>300)light_a=light_a-1;if(light_a>600)light_a=light_a-1;}

Знак и в вашем коде хранится в другой переменной.



[VALKNUT 3842]

Приехала люстра на большой аквас. Удивлен тем, на сколько гуппики цветастые =) растения понятно, заиграли "новыми красками", но рыбы и улитки...

Красивое.

Фоток пока не будет, надо всё перелохмачивать и пересаживать.

Убрал пока УФ. Пока самп не сделаю.

С сампом полный завал. Они не могут ровно отрезать 200х120мм, т.к это маленькие детали.. бггггг.. в общем, сегодня в очередной раз не забрал заказ. Предложил им компромисс.. они заказывают мой зааз у тех, кто может и я не забираю баблосики, чтоб заказать у тех, кто может =) Посоны стеклорезы на вид не наркоманы, но сильно развито скрытое косоглазие. Или им платят как гуппикам, или они просто саботируют заказы =)

Нипанятнаааа...

[VALKNUT 3842]

Попер перлинг и в большом аквасе..
В обоих поставил пресет "Colorful" на 70%

[VALKNUT 3842]

Перлинг на поврежденном листе эха..
https://rutube.ru/shorts/53e19ec03ffce47ae4433fc9367f13fd/

Странное.. бусики..

[Абыч 290]

1 час назад, VALKNUT сказал(а):

Они не могут ровно отрезать 200х120мм

Я заказал из акрила запчасти в итоге) после праздников склею наверное. Но концепция другая чуть, чтоб не гемороиться с дырками - вход через перелив, а из сампа в акву помпой потом. Потому-что посмотрел я на наше минисамповское чудо кетайское - течение не дает совсем, со2 по акве не разносится, у меня чекер синий почти стал. Пришлось временно акваэльку внутренник сунуть. По итогу опять эдиком заросло все(

[VALKNUT 3842]

21:39:35.792 -> Advertised Device: Name: B3.0-M600Pro-1201, Address: c8:47:80:5a:3e:35, manufacturer data: 57460001c847805a3e35, serviceUUID: 0000fff0-0000-1000-8000-00805f9b34fb, rssi: -91
21:39:35.792 -> Advertised Device: Name: B3.0-M300pro-118, Address: c8:47:80:5a:45:3e, manufacturer data: 57460001c847805a453e, serviceUUID: 0000fff0-0000-1000-8000-00805f9b34fb, rssi: -86

И тут "ах оба на!"
Пояснение..
Я установил сканер BLE на плату "DOIT ESP32 DEVKIT1" и сканер помимо других устройств выдал мне обе моих "люстры".
Имея под рукой мануал команд, можно (как вариант) не менять исполняющее устройство JDY-10, а сделать контроллер из ESP32 для WEEK3.0 и управлять лампой через него, не используя родной софт, а используя ESP32 как пульт управления JDY-10, просто передавая низкоуровневые команды...
Ну и конечно первый вариант остается в силе: замена JDY-10 на ESP32C3...

Перспективы не плохие.. 2 варианта лучше, чем ни одного!

Подключение к лампе М600


21:57:54.014 -> BLE Advertised Device found: Name: B3.0-M600Pro-1201, Address: c8:47:80:5a:3e:35, manufacturer data: 57460001c847805a3e35, serviceUUID: 0000fff0-0000-1000-8000-00805f9b34fb, rssi: -90
21:57:54.987 -> Forming a connection to c8:47:80:5a:3e:35
21:57:54.987 ->  - Created client
21:57:55.061 ->  - Connected to server
21:57:55.911 ->  - Found our service
21:57:55.911 -> Failed to find our characteristic UUID: beb5483e-36e1-4688-b7f5-ea07361b26a8
21:57:55.911 -> We have failed to connect to the server; there is nothing more we will do.
21:57:55.911 -> onDisconnect

Нет дороги, есть направление

[VALKNUT 3842]

11 часов назад, Абыч сказал(а):

Но концепция другая чуть, чтоб не гемороиться с дырками - вход через перелив, а из сампа в акву помпой потом.

У меня нет внизу места, чтоб воткнуть нижний САМП. Только за аквариумом и вариант "помпа выталкивает" не рассматривал, т.к. самотеком не зайдёт водица =)

[VALKNUT 3842]

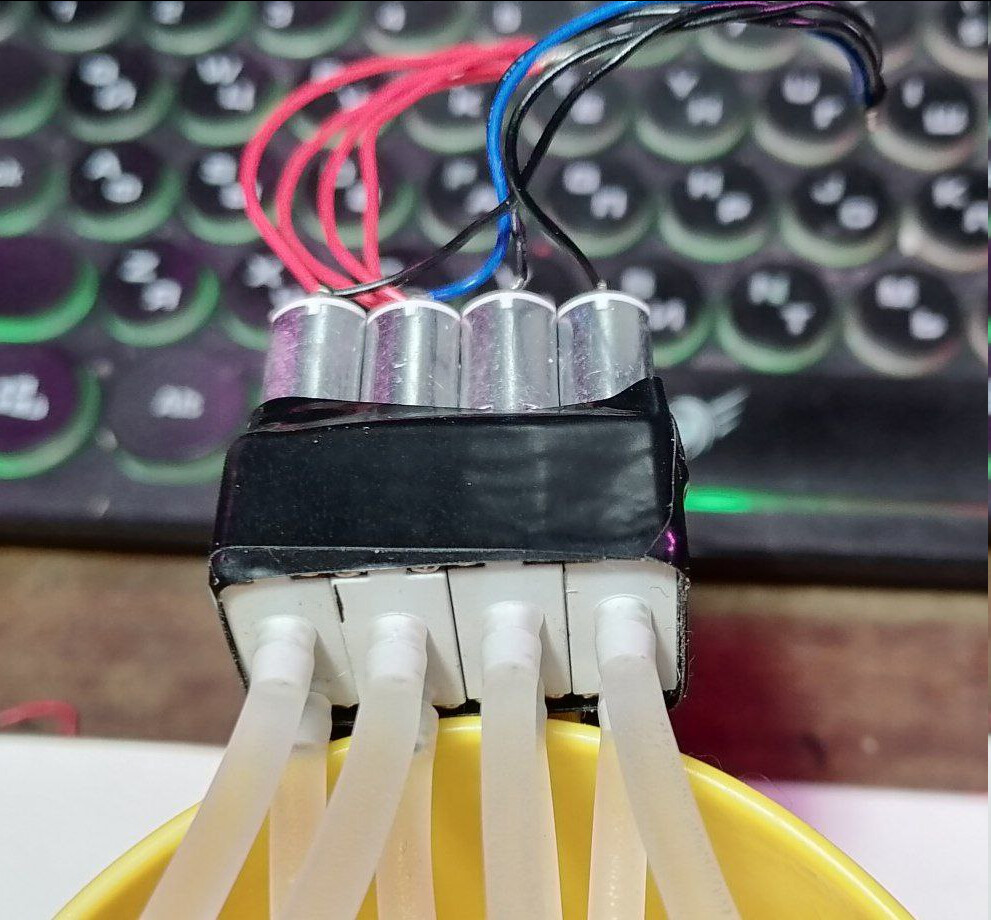

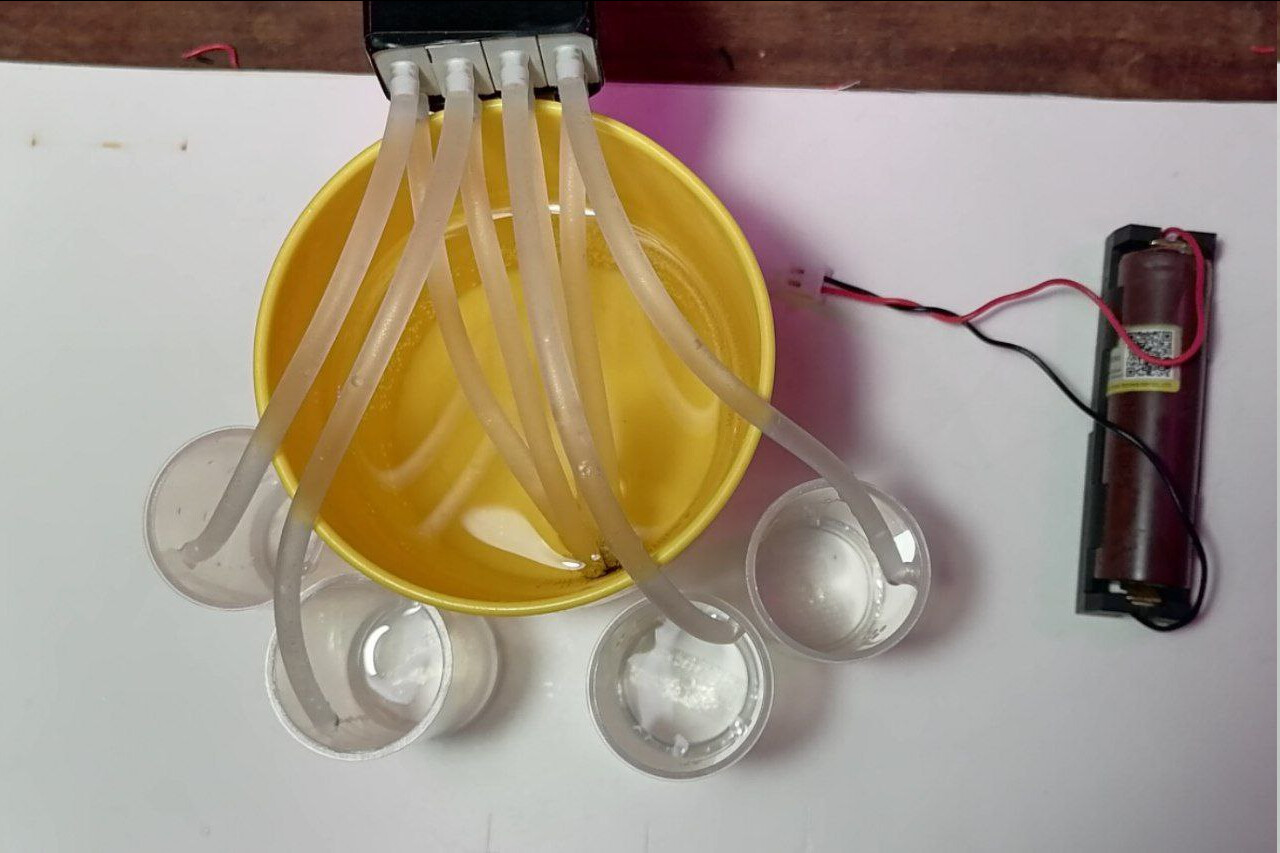

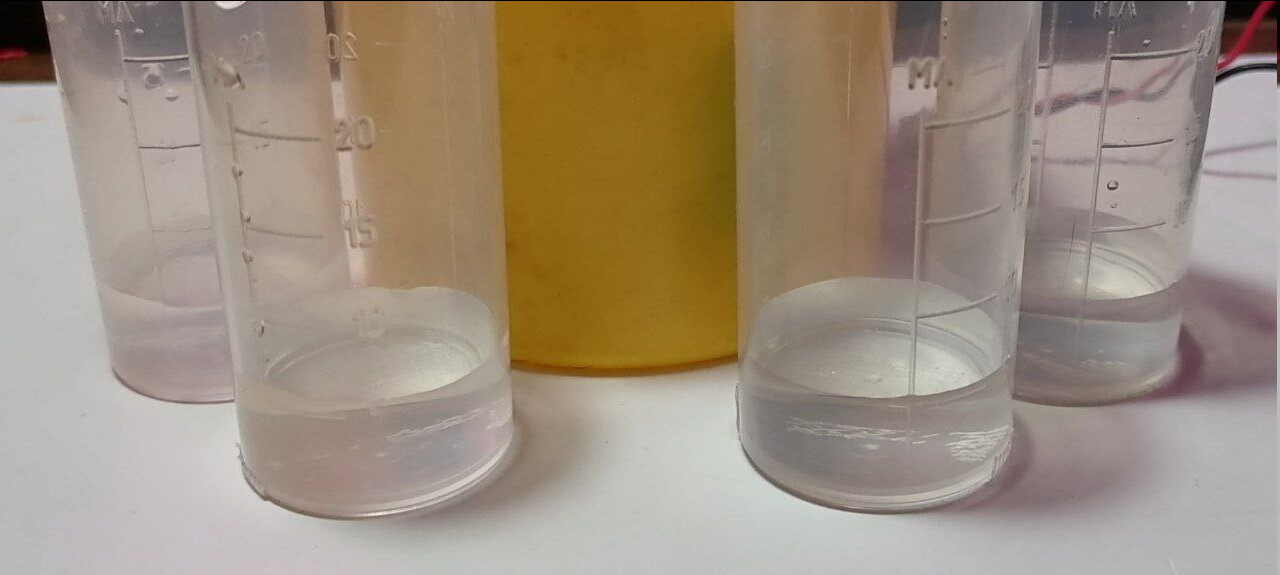

Пилотный вариант дозатора.

Мембранные насосики очень маленькие (3.3В), подошла трубка от "системы" (капельницы).

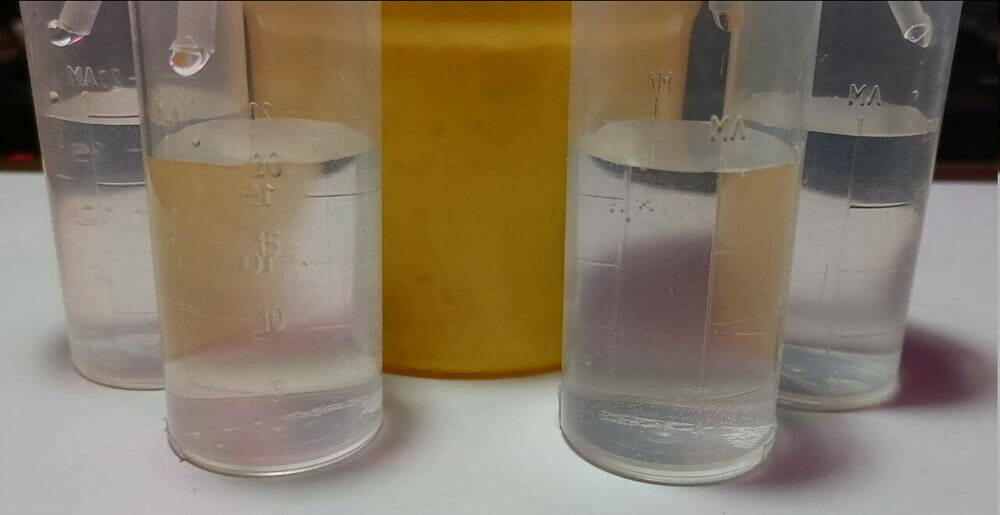

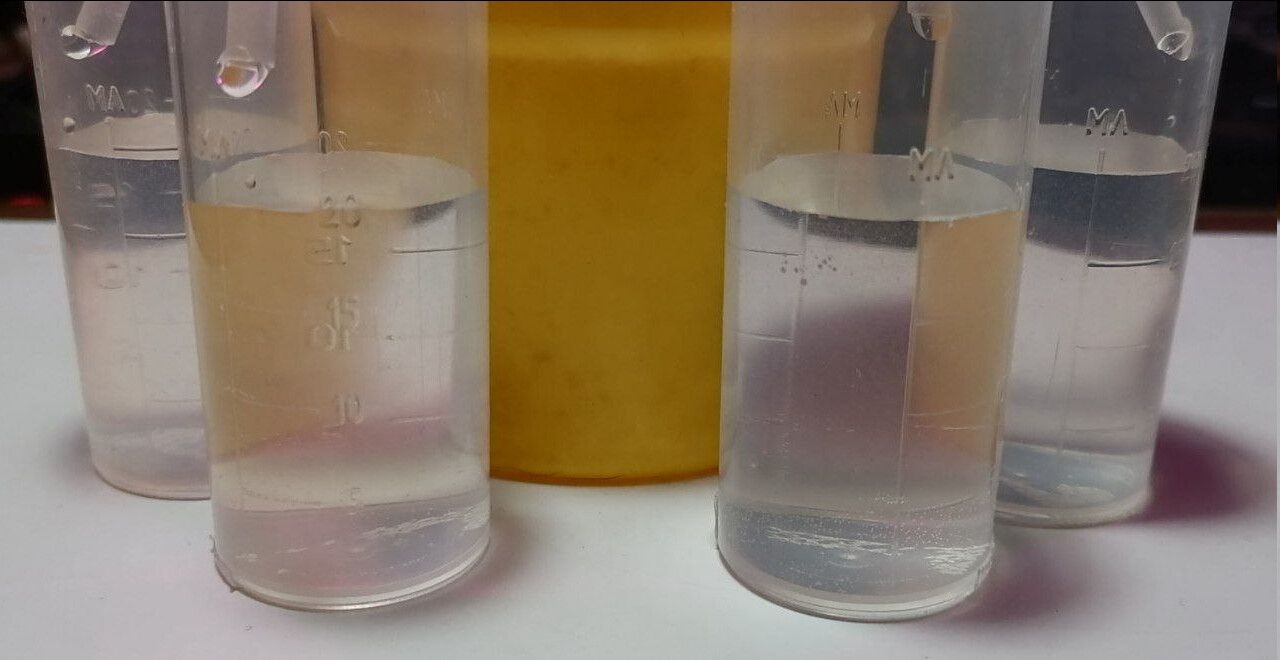

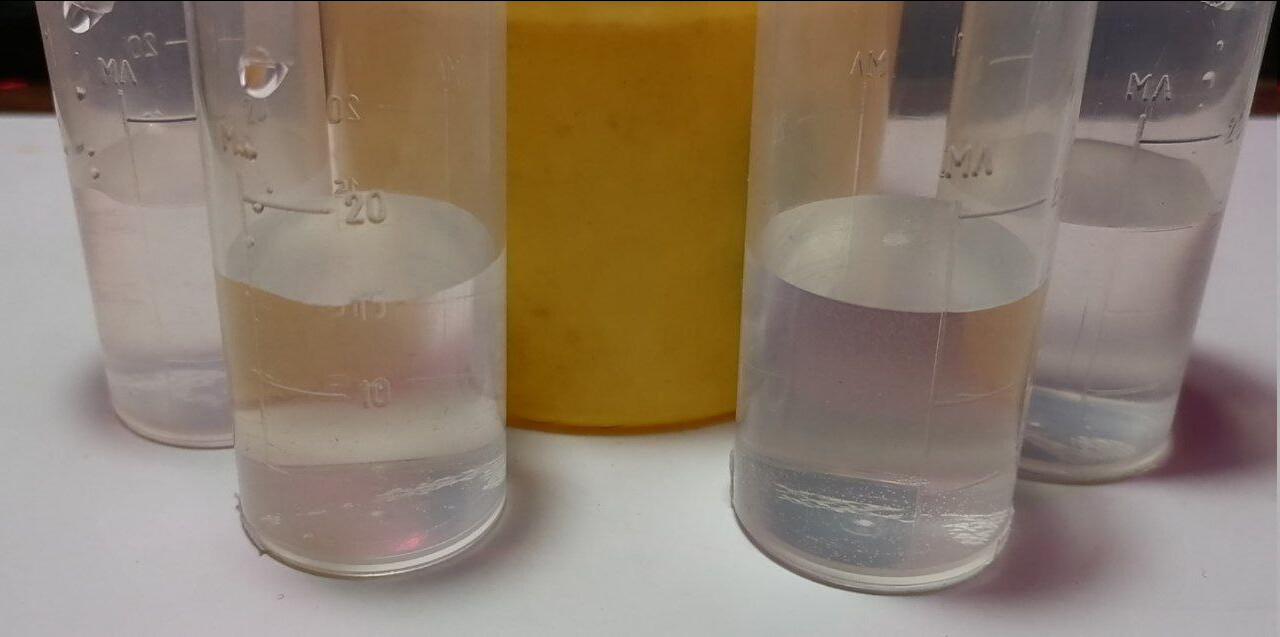

Тестирование на предмет "разнобоя", при одинаковых условиях.
5мл

15мл

20мл

В целом, щетайу тест пройденным, хоть в первой ёмкости есть небольшой "недолив", но это не показатель на таких объемах.
У меня есть дозатор от "Аквамена", ну как есть.. в столе лежит. Там было суровое завоздушивание и часто УДО не вносилось, по этому устройство было отстранено и предано забвению.

Можно собирать самделку-дозатор в кучу.

[Абыч 290]

11 часов назад, VALKNUT сказал(а):

самотеком не зайдёт водица =)

Вот этим сообщением ты меня прям в тупик поставил!) Типа что, сообщающиеся сосуды отменили? Соорудил тестовую установку из подручных средств, все работает. Только трубу на вход буду брать 32мм наверно. Либо 2 по 20 для страховки, в любом случае одномоментно не забьется .

[Камень 2793]

51 минут назад, VALKNUT сказал(а):

Пилотный вариант дозатора

1 мл может дозировать такой насос?

[VALKNUT 3842]

36 минут назад, Абыч сказал(а):

Вот этим сообщением ты меня прям в тупик поставил!)

Не понял концепцию, если честно..
Нарисуй схематично плиз..

Только что, Камень сказал(а):

1 мл может дозировать такой насос?

Даже меньше..

[Камень 2793]

@VALKNUT А управлять им как?

42 минут назад, Абыч сказал(а):

сообщающиеся сосуды отменили? Соорудил тестовую установку из подручных средств, все работает.

Вода в сампе и аквариуме будет на одном уровне? А подмены делать как?

[Абыч 290]

5 минут назад, VALKNUT сказал(а):

Нарисуй схематично плиз.

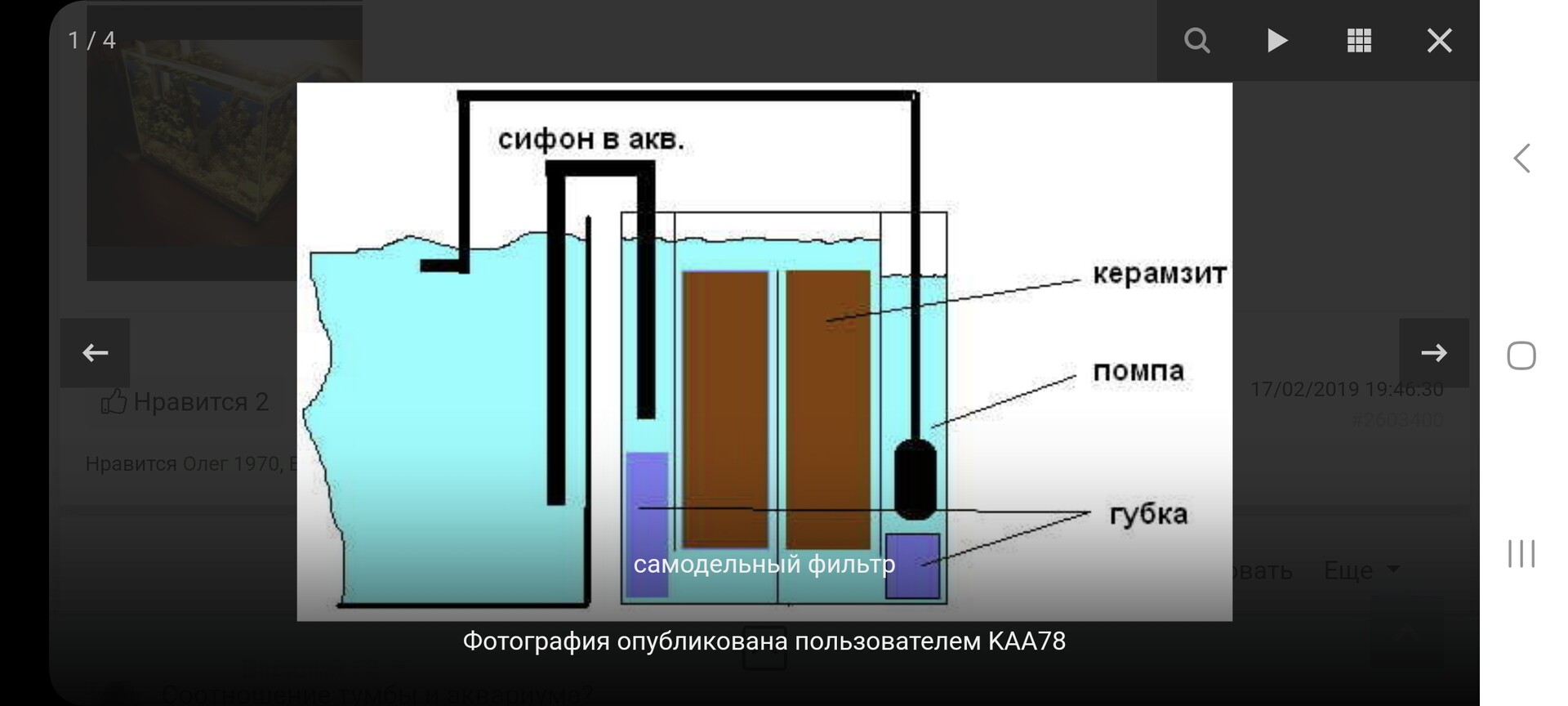

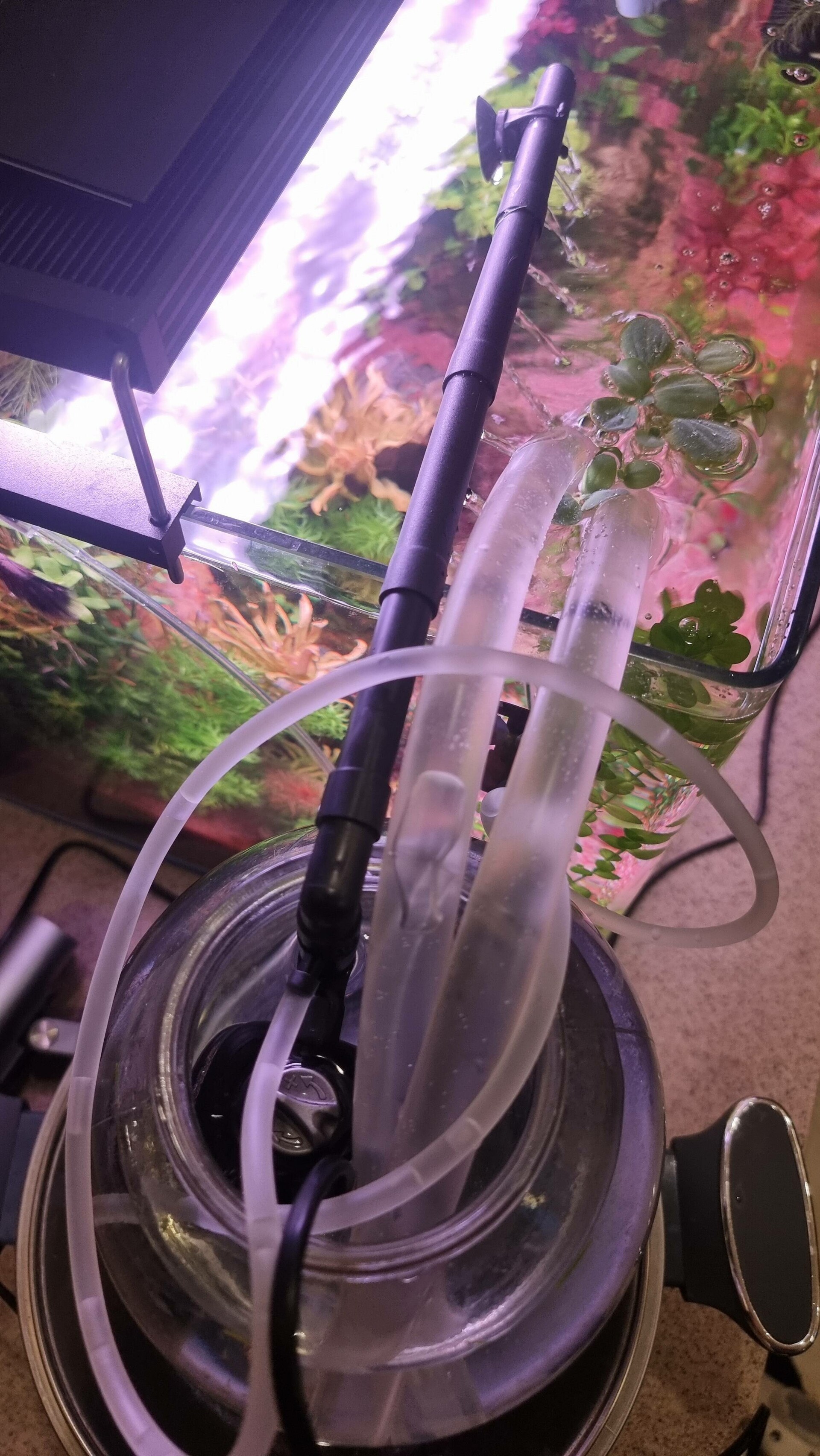

Вот фотка с aqa

[Antik 4985]

@VALKNUT Сергеич. Ты ацкый сотона. Я сегодня смотрел видосы "как правильно паять" и "ардуино для чайникофф".

Прикинь?! Я ффффф шоге.

[Камень 2793]

@Абыч  Ладно, понял. На время подмены помпа выключается, сифон перекрывается/убирается.

[VALKNUT 3842]

2 минут назад, Камень сказал(а):

@VALKNUT А управлять им как?

Ну, в моем случае не сложно.. ESP32.
Таймер запустит мотор в определенное время, на определенное время.
Скажем в 7-00 на 3 сек, чтоб налить 1мл (это условно, не юстировал еще).
С телефона настройка когда и сколько.
Т.к. у меня 2 акваса, то у меня 4 насоса, они будут лить микро и макро, а железо разв неделю... но предусмотрю автоматизацию и железа, ибо где-то тут на форуме писали, что лучше меньшими дозами и постоянно, чем сразу недельную..
У меня на большой аквас надо 5мл микро каждый день, 5мл макро каждый день и еженедельно 5мл железо.. это не отсебятина, это на этикетках НИЛПА... придерживаюсь.. =)
Но вероятно старшие товарищи по хобби, поправят меня...

12 минут назад, Абыч сказал(а):

Вот фотка с aqa

Так понятней конечно, сяб!
